Módulo de comunicación Modbus TCP NRP 52-RE

para bus de campoEtherCATPowerlink

Título del producto

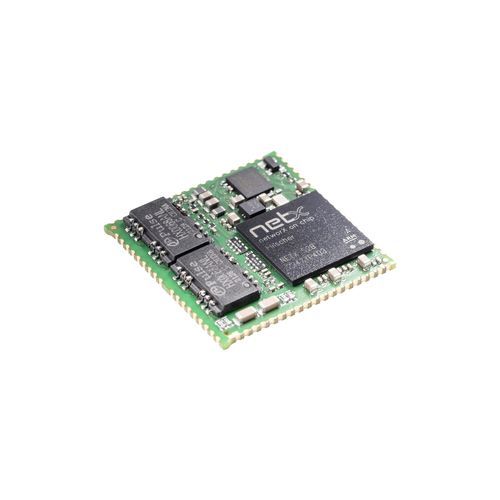

Módulo SoM netX 52 NRP 52-RE con transformador - Esclavo Ethernet en tiempo real

Resumen
El netRAPID NRP 52-RE es un módulo portador de chip netX 52 en formato sello (32 x 32 mm), listo para soldar, diseñado para aplicaciones de esclavo Ethernet en tiempo real. Incluye los componentes necesarios: transformadores Ethernet integrados, SQI Flash y el chip multiprotocolo netX, y se suelda directamente al sistema host (soldadura manual o proceso SMD). La pila de protocolos se ejecuta en la RAM interna del netX; el desarrollo de la aplicación se limita al uso de la API netRAPID.

Puntos destacados

• Interfaz esclava Ethernet en tiempo real completa en un espacio mínimo
• Transformadores integrados que ahorran área de PCB
• Conexión al host mediante memoria de doble puerto o SPI
• Plataforma hardware única para múltiples sistemas Real-Time Ethernet

Descripción detallada
El compacto portador de chip (32 x 32 mm) reduce el riesgo de integración y el esfuerzo de desarrollo. En el host solo se requieren conectores de red, LED y conmutadores de dirección; una PCB sencilla de 2 capas es suficiente. El dispositivo se suministra listo para soldar y admite soldadura manual o producción SMD. Para habilitar todas las funciones de netRAPID, debe adquirirse una vez el firmware con licencia y cargarse durante la fabricación.

Protocolos compatibles

• CC-Link IE Field Basic Slave
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Información de pedido (extracto)
Nombre del producto | Número de referencia | Breve descripción
NRP 52-RE | 767x.100 | Módulo SoM netX 52 con transformador - Esclavo Ethernet en tiempo real

Descargas

• Ficha técnica netRAPID (EN)

Especificaciones técnicas

• Modelo: NRP 52-RE
• Factor de forma: formato sello, listo para soldar (aprox. 32 x 32 mm)
• Componentes incluidos: chip multiprotocolo netX, transformadores Ethernet integrados, SQI Flash
• Interfaces host: memoria de doble puerto o SPI
• Ejecución de la pila de protocolos: RAM interna del netX
• Aplicación: esclavo Ethernet en tiempo real
• PCB host: PCB de 2 capas simple suficiente
• Montaje: listo para soldar, apto para soldadura manual o producción SMD
• Firmware: firmware netRAPID con licencia, a comprar una sola vez y cargar en fabricación
• Número de pedido (ejemplo): 767x.100
