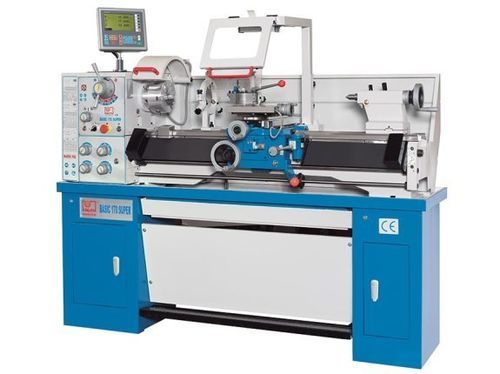

Torno convencional Basic 170 Super

horizontal2 ejesCamlock D1-4

Descripción
El Basic 170 Super es un torno convencional para metales diseñado para mecanizado de piezas unitarias, reparaciones y formación. Una amplia gama de accesorios opcionales permite configurar la máquina según las necesidades del taller.

Puntos destacados

• Diseño compacto para talleres con espacio limitado
• Amplio equipamiento estándar para diversas operaciones de torneado
• Indicador de posición de 3 ejes con escalas lineales

Área de trabajo
Distancia entre centros: 1000 mm
Diámetro de giro sobre bancada: 330 mm
Diámetro de giro sobre carro: 198 mm

Recorridos
Recorrido eje X: 170 mm
Recorrido eje Z1: 95 mm
Rango de giro de la sujeción superior: ±360°

Cabezal
Rango de velocidad del husillo: 70 - 2000 rpm
Diámetro interior del husillo: 38 mm
Montaje del husillo: Camlock D1-4
Cono del husillo: MT5

Avances
Avance eje X: 0,014 - 0,38 mm/rot
Avance eje Z: 0,052 - 1,392 mm/rot

Roscado
Roscado métrico: 0,4 - 7 mm (26 pasos)
Roscado Whitworth: 4 - 56 TPI (34 pasos)

Contrapunta
Diámetro del camote: 33 mm
Cono contrapunta: MT3
Recorrido del camote: 100 mm
Desplazamiento transversal: ±10 mm

Potencia
Potencia nominal motor principal: 1,5 kW

Dimensiones y peso
Dimensiones exteriores (L×A×H): 1,83 m × 0,68 m × 1,32 m
Peso: 520 kg

Detalles del producto / características adicionales

• Engranajes de cabezal endurecidos y rectificados
• Velocidad máxima del husillo 2000 rpm
• Rodamiento del cabezal ajustable
• Bancada de hierro fundido con guía doble en V, endurecida y rectificada
• Interbloqueo que evita la operación simultánea de la barra de avance y el tornillo de avance
• Transmisión principal y engranajes de avance lubricados en baño de aceite
• Caja de mandos de doble pared con lubricación en baño de aceite
• Todas las guías son ajustables

Controles y software (opcional)
Indicador de posición 3 ejes X.Pos 3.2: resolución 0,005 mm; control del husillo ON/OFF; conversión pulgadas/metric; conmutación ABS/INC; visualización radio/diámetro; suma Z1/Z2; torneado cónico; cálculo de círculo de agujeros; función de velocidad de corte constante.

Equipo estándar (resumen)

• Indicador de posición 3 ejes X.Pos 3.2 (reglas ópticas, resolución 5 µm)
• Opciones de porta-herramientas de cambio rápido y diversos portaherramientas
• Mordazas de 3 y 4 garras, platos y juegos de mordazas
• Tope micrométrico para repetibilidad
• Lunetas fijas y móviles
• Calibre de roscas para retomar roscas
• Protector de mandril con enclavamiento, protector para porta-herramientas, freno de pie, luz de trabajo, bandeja de virutas, caja de herramientas, manual

Especificaciones técnicas

• Modelo: Basic 170 Super
• Categoría: Torno metal / Torno convencional de banco
• Distancia entre centros: 1000 mm
• Diámetro de giro sobre bancada: 330 mm
• Diámetro de giro sobre carro: 198 mm
• Recorrido eje X: 170 mm
• Recorrido eje Z1: 95 mm
• Oscilación de la contraherramienta: ±360°
• Rango de velocidades husillo: 70 - 2000 rpm
• Diámetro interior husillo: 38 mm
• Montaje husillo: Camlock D1-4
• Cono husillo: MT5
• Avances X / Z: 0,014–0,38 mm/rot (X); 0,052–1,392 mm/rot (Z)
• Roscado métrico: 0,4–7 mm (26 pasos)
• Roscado Whitworth: 4–56 TPI (34 pasos)
• Contrapunta: Ø 33 mm; recorrido 100 mm; ajuste ±10 mm
• Potencia motor principal: 1,5 kW
• Dimensiones (L×A×H): 1,83 m × 0,68 m × 1,32 m
• Peso: 520 kg
