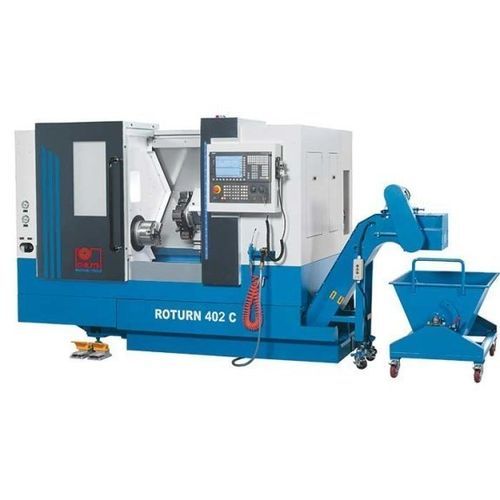

Torno CNC Roturn 402 C

horizontal2 ejesde mesa inclinada

Resumen
Esta máquina de la serie ROTURN C es un torno de producción CNC compacto diseñado para operaciones de torneado en serie. Equipada con el control Siemens SINUMERIK 828 D Basic, bancada inclinada, torreta de 8 estaciones y husillo principal de 15 kW, incluye un mandril hidráulico de 3 mordazas con orificio pasante, contrapunto con barra hidráulica de gran carrera, transportador de virutas articulado y sistema de refrigeración de alto rendimiento.

Puntos destacados

• Control Siemens SINUMERIK 828 D Basic
• Motor del husillo principal 15 kW
• Torreta de 8 estaciones
• Mandril hidráulico 3 mordazas con orificio (Ø250 mm)
• Transportador de virutas y sistema de refrigeración incluidos

Diseño de la máquina

• Bastidor pesado con bancada inclinada para alta rigidez y evacuación eficaz de virutas
• Guías lineales de precisión en ejes X y Z para precisión repetible bajo carga
• Área de trabajo cerrada con gran puerta corredera para acceso seguro
• Lubricación central automática para guías

Husillo

• Velocidad máxima del husillo: 2.000 rpm (Roturn 402 C); variante Roturn 400C hasta 3.000 rpm
• Potencia motor principal: 15 / 11 kW
• Montaje de husillo: A2-8
• Diámetro interior del husillo: 86 mm (74 mm con tubo de arrastre)

Cambiador de herramientas

• Torreta de 8 estaciones para cambios rápidos y precisos
• Diámetro de soporte para barra de mandrinado: Ø40 mm

Contrapunta y auxiliares

• Cono contrapunta: MT5
• Diámetro del husillo de contrapunta: 88 mm; carrera: 85 mm (hidráulica)
• Transportador de virutas de superficie plana y carro incluidos
• Intercambiador térmico para armario eléctrico; luz de trabajo LED

Equipo estándar (seleccionado)

• Control Siemens SINUMERIK 828 D Basic
• Mandril hidráulico 3 mordazas 250 mm con orificio pasante
• Contrapunta hidráulica
• Lubricación central automática
• Transportador de virutas tipo cadena
• Sistema de refrigeración de alto rendimiento y pistola de lavado
• Herramientas de operación y manual del operador

Especificaciones técnicas

• Longitud máx. de pieza: 420 mm; Altura de centros: 200 mm; Diámetro de giro sobre bancada: 400 mm; Diámetro sobre carro: 250 mm
• Recorrido X: 200 mm; Recorrido Z: 425 mm
• Avances rápidos X/Z: 20.000 / 25.000 mm/min
• Mandril: 250 mm; Rango de velocidades: 50–2.000 rpm; Montaje husillo: A2-8; Diámetro interior husillo: 86 mm (74 mm con tubo)
• Número de estaciones de herramienta: 8; Ø barra de perforación: 40 mm
• Potencia motor principal: 15 / 11 kW; Motor bomba refrigeración: 0,18 kW
• Dimensiones (L x A x H): 3,8 m x 1,87 m x 1,91 m; Peso: 3.400 kg
