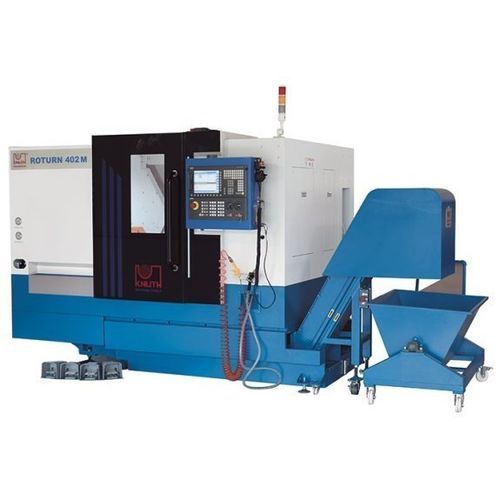

Torno CNC Roturn 402 M

horizontalcon plataforma inclinadaA2-8

Descripción
El Roturn 402 M es un torno CNC de producción compacto con bancada inclinada y alta rigidez. Incorpora guías lineales en los ejes X y Z, mandril portapinzas motorizado, vástago de contrapunto con accionamiento hidráulico, eje C de alta resolución y torreta BMT de 12 estaciones con herramientas accionadas para taladrado y fresado axial y radial. El control SINUMERIK 828 D Basic se suministra de serie.

Aspectos destacados

• Torreta BMT de 12 estaciones con herramientas accionadas
• Eje C de alta resolución para mecanizado de contornos
• Diámetro de giro máximo 400 mm, altura de centros 200 mm
• Control Siemens SINUMERIK 828 D Basic
• Mandril hidráulico de 3 mordazas y contrapunto hidráulico

Diseño de la máquina

• Armazón inclinado y resistente para rigidez y evacuación de virutas
• Guías lineales de precisión en X y Z para estabilidad bajo carga
• Área de trabajo cerrada con amplia puerta corredera
• Engrase central automático para guías

Husillo

• Montaje de husillo: A2-8, pasante 86 mm (75 mm con tubo de tiro)
• Rango de velocidades: 50 – 2.000 1/min (Roturn 402 M); variantes hasta 3.000 1/min
• Potencia del motor principal: 11 / 15 kW

Utillaje

• Torreta de 12 posiciones (BMT) para cambios rápidos y amplia área de trabajo
• Dimensiones vástago herramienta: 20 x 20 mm; montaje bar Ø 32 mm
• Velocidad herramientas accionadas: hasta 3.000 1/min; motor herramientas 2,3 kW (carga continua)

Contrapunto

• Cono: MT 5
• Diámetro del vástago: 88 mm; recorrido: 80 mm

Auxiliares / equipamiento estándar

• Mandril hidráulico 3 mordazas con paso (estándar)
• Transportador de virutas articulado (estándar)
• Sistema de refrigeración de alto rendimiento (estándar)
• Engrase central automático, lámpara LED, manual y herramientas de servicio
• Opcionales: intercambiador térmico para armario eléctrico, interfaz alimentador de barras, sistemas de medición Renishaw

Control

• SINUMERIK 828 D Basic: CNC compacto y robusto con teclado QWERTY y ciclos avanzados de taladrado/fresado
• Incluye ProgramGUIDE, MDynamics, simulación gráfica y opciones estándar de transferencia de datos

Especificaciones técnicas

• Área de trabajo: longitud máxima de pieza 340 mm; altura de centros 200 mm; diámetro sobre bancada 400 mm; diámetro sobre carro 250 mm; longitud de mecanizado máx. 330 mm
• Recorridos: X 150 mm; Z 380 mm
• Avances rápidos: X 20.000 mm/min; Z 25.000 mm/min
• Husillo: mandril Ø 250 mm; rango 50–2.000 1/min; paso de husillo 86 mm (75 mm con tubo)
• Utillaje: 12 posiciones; vástago 20 x 20 mm; montaje barra Ø 32 mm; herramientas accionadas 3.000 1/min, 2,3 kW
• Contrapunto: cono MT 5; vástago Ø 88 mm; recorrido 80 mm
• Potencias: motor principal 15 / 11 kW; bomba refrigeración 0,18 kW; herramientas accionadas 2,3 kW
• Dimensiones (L x W x H): 3,75 m x 1,9 m x 1,92 m; Peso: 3.760 kg
