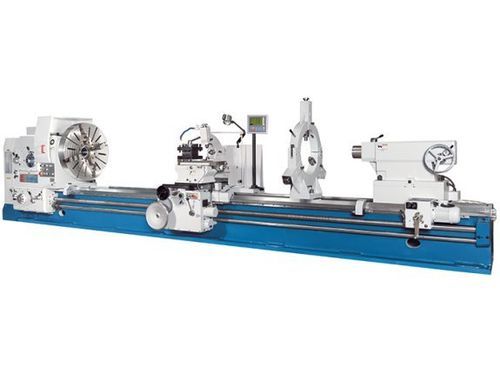

Torno convencional DL E Heavy 800/8000

horizontal3 ejespara piezas largas

Descripción
Las máquinas de la serie DL E Heavy permiten mecanizar diámetros de torneado muy grandes y piezas de gran longitud. Esta gama de tornos convencionales admite piezas de hasta 8.000 mm de longitud y diámetros de torneado superiores a 1.600 mm. La bancada ancha y nervada soporta pesos elevados. Motores potentes transmiten la potencia a través de una embrague multidisco de ajuste fino. El avance rápido en el soporte y el cabezal móvil con accionamiento motor facilitan el trabajo en bancadas largas.

Puntos destacados

• Entre centros hasta 8.000 mm
• Taladro de husillo Ø 130 mm (ISO A2-15)
• Motor principal 22 kW
• Avance rápido en X y Z
• Indicador de posición de 3 ejes montado

Área de trabajo
Longitud máxima de pieza: 8.000 mm
Diámetro de torneado sobre bancada: 1.600 mm
Diámetro de torneado sobre soporte: 1.280 mm
Peso máximo de pieza: 6.000 kg (entre centros)
Ancho de bancada: 970 mm
Peso máximo en mandril: 1.500 kg

Recorridos
Recorrido eje X: 820 mm
Recorrido eje Z: 7.800 mm
Recorrido eje Z1: 200 mm
Rango oscilación contrapunto: ±180°

Cabezal / Husillo
Velocidades husillo (derecha): 2,5 1/min - 250 1/min
Velocidades husillo (izquierda): 3,15 1/min - 250 1/min
Taladro de husillo: 130 mm
Montaje husillo: ISO A2-15

Alimentación rápida
Alimentación rápida X: 1.870 mm/min
Alimentación rápida Z: 3.740 mm/min

Alimentaciones
Alimentación X: 0,064 mm/U - 12 mm/U
Alimentación Z: 0,032 mm/U - 6 mm/U
Alimentación Z1: 0,016 mm/U - 3 mm/U

Roscado
Métrico: 1 mm - 120 mm
Diametral: (42) 30 - 1/4 DP
Módulo: 0,5 mm - 60 mm
Whitworth: (48) 0,5 - 60 TPI

Contracabezal
Diámetro de la cola móvil: 160 mm
Conicidad de la cola móvil: MT80
Recorrido de la cola móvil: 300 mm
Ajuste transversal: ±2,5 mm

Capacidad de accionamiento
Potencia motor principal: 22 kW

Medidas y pesos
Dimensiones (L x An x Al): 11,04 m x 2,06 m x 2,23 m
Peso máquina: 21.020 kg

Equipo estándar (selección)

• Indicador de posición 3 ejes X.Pos 3.2 montado
• Plato 4 mordazas Ø 1400 mm
• Sistema de refrigeración
• Luneta fija 220–630 mm
• Contrapunta motorizada
• Lámpara LED, puntos de centrado, manguito reductor
• Tornillos de cimentación, lubricación central, herramientas, manual

Equipo opcional (selección)

• Luneta móvil 50–220 mm
• Luneta fija 260–900 mm
• Topes de taladro Quick-Set (varios tamaños)
• Juegos de portaherramientas de cambio rápido / portaherramientas con plaquitas
• Sistemas de evacuación de virutas y equipamiento taller

Detalles adicionales

• Bastidor de fundición robusto con bancada nervada para minimizar vibraciones
• Guías templeadas y rectificadas
• Embrague multidisco resistente para el accionamiento del husillo
• Motor de avance rápido independiente para X y Z
• Joystick para control de avance X/Z montado en el carro
• Contrapunta posicionable por motor (a partir de 3000 mm entre centros)
• Rodamientos de husillo de gran dimensión y embrague de sobrecarga en el falcón

Especificaciones técnicas

• Serie / Modelo: DL E Heavy
• Longitud máxima de pieza: 8.000 mm
• Diámetro de torneado sobre bancada: 1.600 mm
• Taladro de husillo: 130 mm (ISO A2-15)
• Motor principal: 22 kW
• Avances rápidos: X 1.870 mm/min; Z 3.740 mm/min
• Alimentaciones: X 0,064–12 mm/U; Z 0,032–6 mm/U
• Contrapunta: Ø 160 mm, recorrido 300 mm, cono MT80
• Dimensiones: 11,04 m x 2,06 m x 2,23 m
• Peso máquina: 21.020 kg
