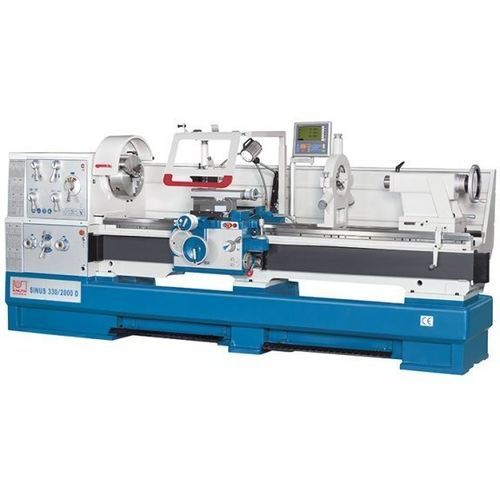

Torno manual Sinus 400/1500 D

horizontal2 ejesuniversal

Product overview
Sinus D es la mayor serie en el segmento de tornos universales. El diseño sigue una disposición clásica basada en una bancada pesada fundida en una sola pieza. La transmisión de potencia entre motor y husillo se realiza mediante un embrague manual multidisco. Funciones integradas como puente extraíble, avances rápidos y un dispositivo de torneado cónico permiten soluciones opcionales para el mecanizado de piezas largas o bridas grandes.

Aspectos destacados

• Bancada monobloque de fundición para mayor rigidez
• Cabezal robusto con grandes cojinetes de husillo
• Avance rápido en 2 ejes para posicionamiento ágil
• Accesorio para torneado cónico para aplicaciones adicionales
• Funcionalidades de seguridad y protección contra sobrecarga

Machine bed
Estabilidad máxima: la máquina se asienta sobre una bancada pesada y de gran dimensión sobre una base maciza fundida en una sola pieza para reducir eficazmente las vibraciones.
Precisión duradera: las guías del bancal están templadas por inducción y rectificadas (>HB 400) para mantener la precisión a largo plazo y reducir el desgaste.

Headstock and feed gear
Precisión bajo carga: el diseño del cabezal garantiza alta precisión y funcionamiento suave incluso en pasadas exigentes.
Gran paso de husillo: el diámetro interior del husillo de 105 mm es adecuado para ejes largos y tuberías.
Accionamiento probado: el embrague mecánico multidisco proporciona arranque suave del husillo, ideal para piezas pesadas.

Support
Reducción de tiempos no productivos: el soporte puede desplazarse en avance rápido tanto en sentido longitudinal como transversal para aumentar la productividad.
Protección del operario: protección integrada contra sobrecargas en la barra de avance y el husillo para evitar daños por operación incorrecta o colisiones.
Diseño protegido: el husillo principal está cubierto para minimizar el desgaste por virutas y suciedad.

Tailstock
El contrapunto dispone de una caña con escala robusta y fácil de leer.
Longa carrera de caña para operaciones complejas de taladrado y centrado.
Ajuste lateral del contrapunto para mecanizado de ejes cónicos entre puntos.

Equipment and accessories (standard items included)

• Sistema de lubricación central en el soporte que alimenta todas las guías
• Dispositivo de torneado cónico incluido de serie (permite conos largos/finos con avance longitudinal automático)
• Cambio rápido entre torneado cilíndrico y cónico sin reajustar el carro superior o el contrapunto
• Pedal de freno
• Panel anti-salpicaduras trasero robusto
• Iluminación LED integrada en la cubierta del soporte
• Sistema multifunción de portaherramientas de cambio rápido con cartucho
• Platos de apoyo fijo y móvil incluidos (para piezas largas)
• Indicadores de posición de última generación incluidos
• Sistema de refrigeración y herramientas de servicio incluidas

Technical specs (summary)
Modelo: Sinus 400/1500 D
Área de trabajo — Longitud pieza (máx.): 1.500 mm
Diámetro de giro sobre bancada: 800 mm
Diámetro de giro sobre soporte: 570 mm
Diámetro sin puente: 1.035 mm
Longitud puente: 330 mm
Ancho de bancada: 400 mm
Recorridos — Recorrido eje X: 420 mm
Recorrido eje Z1: 230 mm
Oscilación del carro superior: 70°
Cabezal — Velocidad husillo: 25 1/min - 1.600 1/min
Diámetro interior del husillo: 105 mm
Montaje de husillo: D1-8
Conicidad husillo: ø 113 mm / 1:20
Avances rápidos — Avance rápido X: 2.000 mm/min
Avance rápido Z: 4.000 mm/min
Avances — Avance X: 0,022 mm/U - 0,74 mm/U ; Avance Z: 0,044 mm/U - 1,48 mm/U
Roscado — Métrico: 0,45 mm - 120 mm ; Diametral: 0,88 DP - 160 DP ; Módulo: 0,25 mm - 60 mm ; Whitworth: (54) 7/16 - 80 TPI
Contrapunto — Diámetro de caña: 90 mm
Cono contrapunto: 5 MT
Recorrido de caña: 235 mm
Ajuste transversal: ± 11 mm
Accionamiento — Motor principal: 7,5 kW
Medidas y peso — Dimensiones (L x W x H): 3,24 m x 1,14 m x 1,91 m
Peso: 3.220 kg
