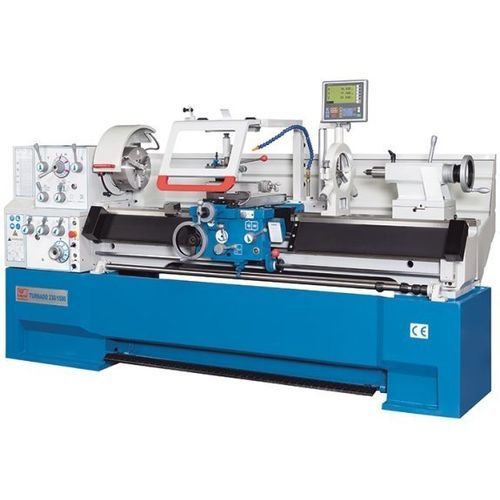

Torno convencional Turnado 230/2000

horizontal3 ejesCamlock D1-6

Descripción general
El Turnado 230/2000 es un torno convencional diseñado para tareas industriales de torneado versátiles. Combina una bancada monobloque de fundición con un amplio campo de trabajo y un indicador de posición 3 ejes para procesos de mecanizado precisos y repetibles. El equipo de serie cubre las necesidades habituales de taller para reducir el tiempo de puesta en marcha en producción en serie y taller.

Puntos destacados

• Bancada monobloque de fundición para rigidéz a largo plazo
• Altura entre centros 230 mm y longitud útil 2.000 mm
• Diámetro de giro sobre bancada 460 mm, sobre carro 274 mm
• Indicador de posición 3 ejes (resolución 0,005 mm)
• Equipamiento de serie completo: mandriles, lunetas, soporte de herramienta de cambio rápido

Diseño y construcción
La bancada, con nervaduras robustas en fundición, proporciona una base estable y atenúa las vibraciones. Las guías tienen perfil prismático, están templadas y rectificadas para mantener la precisión en el tiempo. Un puente extraíble permite mecanizar piezas cortas de gran diámetro.

Cabezal y husillo
El grupo de transmisión de múltiples velocidades ofrece par elevado en una amplia gama de revoluciones. Engranajes y ejes funcionan en baño de aceite y están tratados térmicamente y rectificados. El soporte del husillo está optimizado para rigidez y precarga. Entrega estándar: mandril autocentrante 3 garras Ø250 mm con mordazas reversibles duras, mandril independiente 4 garras y plato de gran diámetro Ø350 mm.

Porta-herramientas (carro / delantal)
El carro es extraancho para absorber elevadas fuerzas de corte. La palanca de selección de avance y la tuerca del delantal incluyen enclavamientos de seguridad. El husillo de tope dispone de cuatro levas regulables para desconexión automática del avance longitudinal en operaciones repetitivas. Tope micrométrico para límites de recorrido precisos. Lubricación centralizada en las guías del carro para facilitar el mantenimiento.

Contrapunta
El plato de la contrapunta ofrece una larga carrera (120 mm) con una escala legible y ajuste lateral para torneado cónico. El cono del fourreau es 4 MT para herramientas estándar, apto para taladrado, escariado y centrado.

Controles e indicador de posición
El panel de control situado en el cabezal, de uso ergonómico, facilita la toma de contacto del operario. El indicador 3 ejes integra modos ABS/INC, conmutador radio/diámetro, control de husillo y funciones para torneado cónico y velocidad de corte constante que reducen tiempos de ajuste y rechazo de piezas.

Accesorios y equipo de serie

• Indicador de posición 3 ejes (resolución 0,005 mm)
• Sistema de portaherramientas de cambio rápido y portaherramientas múltiples
• Mandril 3 garras Ø250 mm autocentrante con mordazas reversibles duras
• Mandril independiente 4 garras Ø300 mm y plato Ø350 mm
• Lunetas fija y móvil, luneta de apoyo y de seguimiento
• Sistema de refrigeración y luz de trabajo LED integrada
• Tope longitudinal micrométrico, calibre de roscas y accesorio para roscado interrumpido
• Pedal de freno, protecciones anti-salpicaduras, juego de herramientas y manual de uso

Mantenimiento / servicio
Puntos de engrase centralizados y componentes de transmisión en baño de aceite reducen los tiempos de mantenimiento. Engranajes y ejes endurecidos y rectificados aseguran una larga vida útil; lubricación y revisiones periódicas incrementan la disponibilidad de la máquina.

Especificaciones técnicas

• Modelo: Turnado 230/2000
• Tipo: Torno convencional
• Longitud pieza (máx): 2.000 mm
• Altura entre centros: 230 mm
• Diámetro de giro sobre bancada: 460 mm
• Diámetro de giro sobre carro: 274 mm
• Diámetro sobre puente: 690 mm
• Longitud del puente: 155 mm
• Ancho de bancada: 300 mm
• Indicador de posición: 3 ejes, resolución 0,005 mm
• Recorrido eje X: 285 mm
• Recorrido eje Z1: 128 mm
• Oscilación slitta superiore: ±52°
• Velocidades de husillo: (12) 25 - 2.000 1/min
• Pasaje de husillo: 58 mm
• Montaje de husillo: Camlock D1-6
• Cono de husillo: 6 MT
• Avance eje X: 0,014 - 0,784 mm/rev
• Avance eje Z: 0,031 - 1,7 mm/rev
• Roscas métricas: 0,1 - 14 mm
• Roscas diametrales (DP): (50) 4 - 112 DP
• Roscas módulo: 0,1 - 7 mm
• Roscas Whitworth: (60) 2 - 112 TPI
• Diámetro del cañón de contrapunta: 60 mm
• Cono contrapunta: 4 MT
• Recorrido cañón: 120 mm
• Ajuste transversal contrapunta: ±13 mm
• Potencia motor principal: 5,5 kW
• Dimensiones (L x An x Al): 3,25 m x 1,08 m x 1,34 m
• Peso: 2.100 kg
