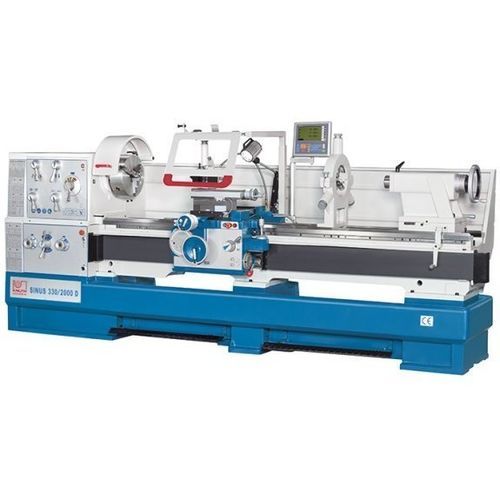

Torno convencional Sinus 330/3000 D

horizontal2 ejesuniversal

Descripción
Sinus D es la mayor serie en el segmento de tornos universales. El diseño es convencional y se basa en una bancada pesada de fundición monobloque. La transmisión entre motor y husillo se realiza mediante un embrague multidisco manual. Funciones integradas como puente extraíble, avance rápido y dispositivo de torneado cónico aportan soluciones para piezas largas y bridas de gran diámetro.

Puntos destacados

• Bancada de fundición monobloque para alta rigidez
• Cabezal robusto con grandes cojinetes de husillo
• Avance rápido en dos ejes para un posicionamiento ágil
• Unidad de torneado cónico incluida para operaciones en cono
• Funciones de seguridad completas

Detalles del producto
Plataforma de maquinado

• Bancada pesada, fundida en una sola pieza, para amortiguar vibraciones
• Guías templadas por inducción y rectificadas para precisión duradera (>HB 400)

Cabezal y caja de avances

• Diseño que garantiza alta precisión y funcionamiento suave a elevadas velocidades de corte
• Abertura del husillo 105 mm adecuada para ejes largos y tuberías
• Embrague mecánico multidisco para arranque suave con piezas pesadas

Soporte

• Soporte desplazable en avance rápido en sentido longitudinal y transversal para reducir tiempos auxiliares
• Protección contra sobrecargas integrada para la barra de avance y la rosca madre
• Cubierta de la rosca madre para minimizar el desgaste por virutas y suciedad

Platina (contrapunto)

• Caña de contrapunto con escala robusta y legible
• Largo recorrido de caña (235 mm) para operaciones exigentes de taladrado y centrado
• Ajuste lateral de la contrapunta para mecanizado de ejes cónicos (±12,5 mm)

Equipamiento y accesorios (estándar / incluidos)

• Sistema de lubricación central en el soporte que lubrica todas las guías
• Unidad de torneado cónico incluida para producir conos externos e internos largos con avance longitudinal automático
• Cambio rápido entre torneado cilíndrico y cónico sin ajustar el carro superior ni la contrapunta
• Pedal de freno estándar
• Amplio protector trasero para mantener el área de trabajo limpia
• Iluminación LED integrada en la cubierta del soporte
• Sistema multifuncional de portaherramientas de cambio rápido con casete de cambio (estándar)
• Luneta fija y luneta a seguir suministradas como accesorios estándar para piezas largas
• Indicadores de posición de última generación suministrados de serie
• Sistema de refrigeración y herramientas operativas incluidas

Especificaciones técnicas

• Modelo: Sinus 330/3000 D
• Área de trabajo — Longitud pieza (máx.): 3.000 mm
• Área de trabajo — Diámetro de giro sobre bancada: 660 mm
• Área de trabajo — Diámetro de giro sobre soporte: 440 mm
• Área de trabajo — Diámetro sin puente: 900 mm
• Área de trabajo — Longitud puente: 320 mm
• Área de trabajo — Ancho de bancada: 400 mm
• Recorridos — Recorrido eje X: 368 mm
• Recorridos — Recorrido eje Z1: 230 mm
• Recorridos — Rango oscilación carro superior: 45°
• Cabezal — Velocidad husillo: 25 1/min - 1.600 1/min
• Cabezal — Abertura husillo: 105 mm
• Cabezal — Montaje husillo: D1-8
• Cabezal — Cono husillo: ø 113 mm / 1:20
• Avance rápido — X: 2.000 mm/min
• Avance rápido — Z: 4.000 mm/min
• Avance — X: 0,022 mm/U - 0,74 mm/U
• Avance — Z: 0,044 mm/U - 1,48 mm/U
• Roscas — Métrica: 0,45 mm - 120 mm
• Roscas — Diametral: 0,88 DP - 160 DP
• Roscas — Módulo: 0,25 mm - 60 mm
• Roscas — Whitworth: (54) 7/16 - 80 TPI
• Contrapunto — Diámetro caña: 90 mm
• Contrapunto — Carrera caña: 235 mm
• Contrapunto — Ajuste transversal: ± 12,5 mm
• Potencia — Motor principal: 7,5 kW
• Medidas y pesos — Dimensiones (L x W x H): 4,71 m x 1,23 m x 1,6 m
• Medidas y pesos — Peso: 3.300 kg
