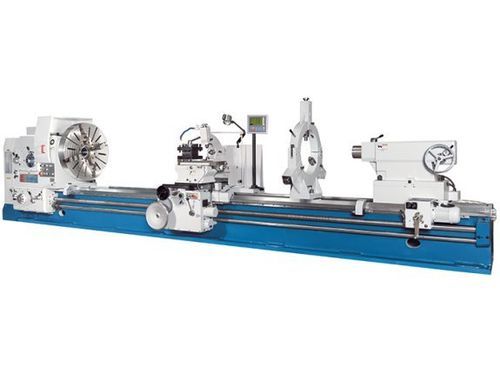

Torno convencional DL E Heavy 620/5000

horizontal3 ejespara piezas largas

Descripción del producto
Con las máquinas de la serie DL E Heavy puede mecanizar diámetros de giro muy grandes y longitudes de pieza importantes. Esta familia de tornos cubre el mecanizado convencional de piezas hasta 8.000 mm de longitud y más de 1.600 mm de diámetro. La bancada especialmente ancha y nervada soporta grandes pesos de pieza. Potentes motores accionan el husillo principal mediante un embrague multidisco ajustable. El avance rápido en el porta y la contracabezal motorizado mejoran la productividad en bancadas largas.

Puntos destacados

• Entre centros hasta 8.000 mm
• Diámetro interior del husillo 130 mm
• Motor principal 22 kW
• Avances rápidos en X y Z
• Incluye indicador de posición 3 ejes montado

Área de trabajo
Longitud pieza (máx.): 5.000 mm
Diámetro de giro sobre bancada: 1.250 mm
Diámetro de giro sobre soporte: 900 mm
Peso pieza (máx.): 6.000 kg
Ancho de bancada: 755 mm
Capacidad máx. (entre centros): 6.000 kg
Capacidad máx. (en mandril): 1.500 kg

Recorridos
Recorrido eje X: 630 mm
Recorrido eje Z: 4.800 mm
Recorrido eje Z1: 300 mm
Rango de oscilación del carro superior: ±180°

Cabezal
Velocidades husillo (derecha): 3,15 1/min - 315 1/min
Velocidades husillo (izquierda): 4 1/min - 315 1/min
Diámetro interior husillo: 130 mm
Montaje husillo: ISO A2-15

Alimentación rápida
Alimentación rápida X: 1.870 mm/min
Alimentación rápida Z: 3.740 mm/min

Alimentación
Avance X: 0,064 mm/U - 12 mm/U
Avance Z: 0,032 mm/U - 6 mm/U
Avance Z1: 0,016 mm/U - 3 mm/U

Roscas
Rosca métrica: 1 mm - 120 mm
Rosca diametral: (42) 30 - 1/4 DP
Rosca módulo: 0,5 mm - 60 mm
Rosca Whitworth: (48) 0,5 - 60 TPI

Contracabezal
Diámetro del vástago de contrapunta: 160 mm
Conicidad del vástago: métrica 80
Recorrido vástago: 300 mm
Ajuste transversal contrapunta: ±2,5 mm

Potencia
Potencia motor principal: 22 kW

Medidas y pesos
Dimensiones (L×A×H): 8,1 m x 1,88 m x 1,92 m
Peso: 13.300 kg

Equipamiento estándar / elementos seleccionados

• Indicador de posición 3 ejes X.Pos 3.2 (montado)
• Embrague de sobrecarga en el delantal
• Joystick para avances X y Z montado en el soporte
• Posicionamiento motorizado del contrapunto (para entre centros ≥ 3000 mm)
• Soportes y lunetas para piezas largas

caractéristiques / especificaciones técnicas

• Modelo: DL E Heavy 620/5000
• Longitud pieza (máx.): 5.000 mm
• Diámetro de giro sobre bancada: 1.250 mm
• Diámetro sobre soporte: 900 mm
• Capacidad pieza máx.: 6.000 kg
• Ancho bancada: 755 mm
• Recorridos X/Z/Z1: 630 / 4.800 / 300 mm
• Potencia principal: 22 kW
• Avances rápidos X/Z: 1.870 / 3.740 mm/min
• Rangos de avance X/Z/Z1: 0,064–12 / 0,032–6 / 0,016–3 mm/U
• Rangos de roscas: métrica 1–120 mm; módulo 0,5–60 mm; Whitworth 0,5–60 TPI
• Diámetro vástago/recorrido: 160 mm / 300 mm
• Dimensiones (L×A×H): 8,1 m × 1,88 m × 1,92 m
• Peso máquina: 13.300 kg
