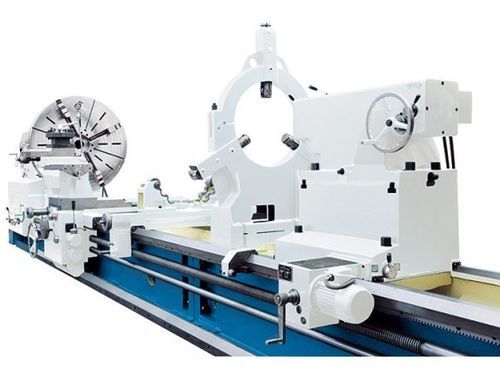

Torno convencional DL E Heavy 800/3000

horizontalde mesa planapara piezas largas

Descripción
La serie DL E Heavy 800/3000 es un torno convencional pensado para mecanizar diámetros de giro muy grandes y piezas de gran longitud. Soporta piezas de hasta 8.000 mm de longitud y diámetros de más de 1.600 mm. La bancada ancha y nervada en hierro fundido acepta cargas importantes; el husillo principal se acciona mediante un embrague multidisco ajustable y motores dedicados proporcionan avances rápidos y posicionamiento motorizado del contrapunto.

Destacados

• Entre ejes hasta 8.000 mm (capacidad de la serie)
• Agujero de husillo 130 mm
• Motor principal 22 kW
• Altas velocidades de avance rápido en X y Z
• Incluye indicador de posición de 3 ejes montado

Especificaciones técnicas — Área de trabajo
Longitud de pieza (máx.): 3.000 mm
Diámetro de giro sobre bancada: 1.600 mm
Diámetro de giro sobre carro: 1.280 mm
Peso de pieza (máx.): 6.000 kg
Ancho de bancada: 970 mm
Peso máx. entre puntos: 6.000 kg
Peso máx. en torno con mandril: 1.500 kg

Especificaciones técnicas — Recorridos
Recorrido eje X: 820 mm
Recorrido eje Z: 2.800 mm
Recorrido eje Z1: 200 mm
Rango de oscilación del carro superior: ±180°

Especificaciones técnicas — Cabezal
Velocidades husillo (derecha): 2,5 1/min - 250 1/min
Velocidades husillo (izquierda): 3,15 1/min - 250 1/min
Diámetro interior del husillo: 130 mm
Montaje de husillo: ISO A2-15

Especificaciones técnicas — Alimentación rápida
Alimentación rápida X: 1.870 mm/min
Alimentación rápida Z: 3.740 mm/min

Especificaciones técnicas — Alimentaciones
Alimentación X: 0,064 mm/U - 12 mm/U
Alimentación Z: 0,032 mm/U - 6 mm/U
Alimentación Z1: 0,016 mm/U - 3 mm/U

Especificaciones técnicas — Roscas
Rosca métrica: 1 mm - 120 mm
Rosca diametral: (42) 30 - 1/4 DP
Módulo: 0,5 mm - 60 mm
Whitworth: (48) 0,5 - 60 TPI

Especificaciones técnicas — Contrapunta
Diámetro del cono de contrapunta: 160 mm
Cono contrapunta: métricas 80
Recorrido contrapunta: 300 mm
Ajuste transversal: ±2,5 mm

Especificaciones técnicas — Potencia
Potencia motor principal: 22 kW

Especificaciones técnicas — Medidas y pesos
Dimensiones (L x An x Al): 6,04 m x 2,06 m x 2,23 m
Peso: 12.900 kg

Equipo estándar / elementos

• Indicador de posición 3 ejes X.Pos 3.2 (montado)
• Plato 4 mordazas Ø 1.400 mm
• Sistema de refrigeración
• Luneta fija 220–630 mm
• Contrapunta motorizada
• Lámpara LED, puntos de centrado, manguito reductor
• Tornillos de cimentación, lubricación central, herramientas y manual

Detalles adicionales (funcionales / diseño)

• Cuerpo en hierro fundido nervado para reducir vibraciones
• Guías rectificadas y cementadas por inducción
• Embrague multidisco resistente para transmisión del cabezal
• Motor independiente para avances rápidos en X y Z
• Control por joystick montado en el soporte
• Posicionamiento motorizado del contrapunto (≥ 3.000 mm entre puntos)
• Rodamientos de husillo sobredimensionados y embrague de sobrecarga cerrado

Características / especificaciones técnicas

• Modelo: DL E Heavy 800/3000
• Longitud pieza (máx.): 3.000 mm
• Diámetro de giro sobre bancada: 1.600 mm
• Agujero de husillo: 130 mm; montaje ISO A2-15
• Potencia principal: 22 kW
• Avances rápidos X/Z: 1.870 / 3.740 mm/min
• Peso aprox. máquina: 12.900 kg
