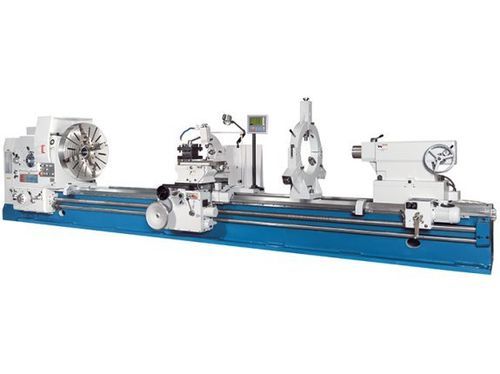

Torno convencional DL E Heavy 620/1500

horizontal3 ejes10 herramientas

Descripción
El DL E Heavy 620/1500 es un torno convencional de servicio pesado diseñado para el mecanizado de grandes diámetros y piezas largas. Trabaja piezas de hasta 1.500 mm de longitud y permite diámetros de giro sobre bancada de hasta 1.250 mm. La bancada ancha y nervada soporta grandes pesos; el husillo se acciona mediante una robusta fricción multidisco y un motor principal de 22 kW; la contrapunta está accionada por motor en las versiones de mayor separación de centros.

Aspectos destacados

• Entrecentros en serie hasta 8.000 mm
• Diámetro de giro sobre bancada: 1.250 mm
• Diámetro interior del husillo: 130 mm
• Potencia del husillo principal: 22 kW
• Incluye indicador de posición de 3 ejes montado

Área de trabajo
Longitud pieza (máx.): 1.500 mm
Diámetro de giro sobre bancada: 1.250 mm
Diámetro de giro sobre carro: 900 mm
Peso máx. pieza (entre centros): 6.000 kg
Ancho de bancada: 755 mm
Peso máx. pieza (en mandril): 1.500 kg

Recorridos
Recorrido eje X: 630 mm
Recorrido eje Z: 1.300 mm
Recorrido eje Z1: 300 mm
Rango de giro del carro superior: ± 180°

Cabezal
Velocidades husillo (derecha): 3,15 1/min - 315 1/min
Velocidades husillo (izquierda): 4 1/min - 315 1/min
Diámetro interior del husillo: 130 mm
Montaje de husillo: ISO A2-15

Alimentación rápida
Alimentación rápida eje X: 1.870 mm/min
Alimentación rápida eje Z: 3.740 mm/min

Alimentación
Alimentación eje X: 0,064 mm/U - 12 mm/U
Alimentación eje Z: 0,032 mm/U - 6 mm/U
Alimentación eje Z1: 0,016 mm/U - 3 mm/U

Roscado
Roscado métrico: 1 mm - 120 mm
Roscado diametral: (42) 30 - 1/4 DP
Roscado módulo: 0,5 mm - 60 mm
Roscado Whitworth: (48) 0,5 - 60 TPI

Contrapunta
Diámetro del canuto de contrapunta: 160 mm
Conicidad del canuto: métrica 80
Recorrido del canuto: 300 mm
Ajuste transversal de contrapunta: ± 2,5 mm

Capacidad de accionamiento
Potencia motor principal: 22 kW

Medidas y peso
Dimensiones (L x An x Al): 4,6 m x 1,81 m x 1,79 m
Peso: 9.750 kg

Detalles del producto / construcción y funciones

• Bancada ancha y nervada para reducir vibraciones
• Guías cementadas y rectificadas
• Embrague multidisco robusto para transmisión del husillo
• Motor independiente para avances rápidos en X y Z
• Control por joystick para avances X/Z montado en el soporte
• Posicionamiento motorizado de la contrapunta (modelos desde 3.000 mm)
• Rodamientos de husillo sobredimensionados y embrague de sobrecarga en el carro
• Incluye indicador de posición de 3 ejes montado

Indicador de posición 3 ejes (funciones)

• Mayor precisión y menor tasa de errores
• Ahorro de tiempo y aumento de productividad
• Pantalla de fácil lectura y teclado intuitivo
• Resolución: 0.01 / 0.005 mm
• Almacenamiento para 10 herramientas; conversión mm/pulgadas; cálculo de círculo de taladros

Especificaciones técnicas

• Serie: DL E Heavy
• Aplicaciones típicas: torneado pesado convencional para grandes diámetros y largas entrecentros
• Longitud máx. pieza (esta variante): 1.500 mm
• Diámetro de giro sobre bancada (esta variante): 1.250 mm
• Diámetro interior husillo: 130 mm
• Potencia husillo principal: 22 kW
• Peso máx. entre centros: 6.000 kg
• Avances rápidos: X = 1.870 mm/min; Z = 3.740 mm/min
• Rangos de avance: X = 0,064–12 mm/U; Z = 0,032–6 mm/U
