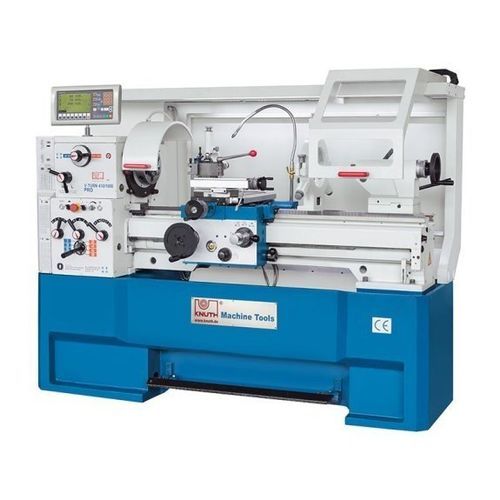

Torno manual V-Turn 410 PRO

horizontal3 ejesCamlock D1-6

Descripción general
El torno universal V-Turn 410 PRO combina una ergonomía mejorada y mayor seguridad con un tren de husillo de alto rendimiento. Equipado con un inversor y un motor de husillo de 5,5 kW que alcanza hasta 3.000 r/min, permite mecanizar piezas de pequeño diámetro con eficiencia manteniendo la rigidez necesaria para el corte intensivo. La función de velocidad de corte constante adapta la velocidad del husillo durante el fresado de cara para mantener las condiciones de corte y obtener resultados de torneado comparables a los de tornos CNC.

Puntos destacados

• Carcasa de la máquina ergonómica
• Delantal mejorado con avance automatizado
• Función de velocidad de corte constante (V-constant)
• Alta velocidad de husillo y motor de 5,5 kW
• Cojinetes de rodillos NSK

Detalles del producto

• Incluye indicador de posición de 3 ejes con visualización integrada de la velocidad del husillo, totalmente montado
• Cubierta rediseñada y equipos de seguridad añadidos para mejorar la ergonomía del operario
• Velocidad de corte constante: la velocidad del husillo se adapta automáticamente durante el refrentado para mantener la velocidad de corte en la arista y mejorar la calidad superficial
• Bancada de fundición fuertemente nervada, cabezal rígido y bancada monobloque proporcionan una base sólida
• Guias anchas, endurecidas por inducción, para larga vida y precisión
• Contracarrusel y carro superior con guías y tuercas de husillo ajustables
• Cojinetes de husillo precargados de alta precisión para excelente concentricidad y capacidad de carga
• Potente motor principal de 5,5 kW para aceleraciones rápidas y efectivo desprendimiento de viruta
• Contramarcha (back-gearing) para alto par en cortes pesados
• Interruptor de avance robusto en el soporte para operación simplificada
• Funciones del indicador X.Pos complementadas con visualizador digital de velocidad y función auxiliar programable
• Freno electromagnético del husillo principal sin mantenimiento
• SKU: 300822
• Entrega rápida

Especificaciones técnicas
Área de trabajo
Ancho entre centros: 1.000 mm
Altura de centros: 205 mm
Diámetro de torneado sobre bancada: 380 mm
Diámetro de torneado sobre puente: 580 mm
Ø sobre soporte: 255 mm
Longitud del puente: 250 mm
Ancho de bancada: 250 mm

Recorridos
Recorrido eje X: 210 mm
Recorrido eje Z1: 140 mm
Ángulo de oscilación del carro superior: ± 45°

Cabezal
Rango de velocidad, alto: 550 1/min - 3.000 1/min
Rango de velocidad, bajo: 30 1/min - 550 1/min
Diámetro del orificio del husillo: 52 mm
Montaje de husillo: Camlock D1-6
Cono del husillo: 6 MT

Alimentación
Avance eje X: 0,013 mm/U - 0,45 mm/U
Avance eje Z: 0,026 mm/U - 0,9 mm/U

Roscas
Roscas métricas: (39) 0,2-14 mm
Roscas diametrales: (21) 8-44 DP
Roscas módulo: 0,3 mm - 3,5 mm
Roscas Whitworth: (45) 2-72 TPI

Contra-punta
Diámetro del vástago de la contrapunta: 50 mm
Cono de contrapunta: 4 MT
Recorrido del vástago: 120 mm
Ajuste transversal de la contrapunta: ± 13 mm

Potencia de accionamiento
Potencia nominal motor principal: 5,5 kW

Dimensiones y peso
Dimensiones totales (L x A x H): 1,94 m x 1 m x 1,6 m
Peso: 1.210 kg

Características técnicas

• Modelo: V-Turn 410 PRO
• Serie: V-Turn PRO
• Tipo: Torno universal
• Ancho entre centros: 1.000 mm
• Altura de centros: 205 mm
• Diámetros de torneado: 380 mm / 580 mm
• Recorridos X/Z: 210 mm / 140 mm
• Oscilación carro superior: ±45°
• Velocidades de husillo: 30–3.000 1/min (dos rangos)
• Diámetro orificio husillo: 52 mm, Camlock D1-6, 6 MT
• Motor principal: 5,5 kW
• Avances: 0,013–0,45 mm/U / 0,026–0,9 mm/U
• Roscas: métricas 0,2–14 mm; módulo 0,3–3,5 mm
• Contra-punta: vástago Ø 50 mm, carrera 120 mm
• Dimensiones (L×W×H): 1,94 m × 1,00 m × 1,60 m
• Peso: 1.210 kg
• Funciones adicionales: velocidad de corte constante, indicador X.Pos, bancada monobloque, guías endurecidas, rodamientos precargados, freno electromagnético
