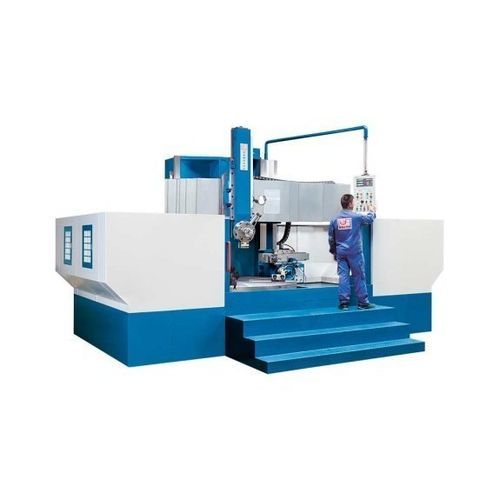

Torno convencional VDM 2600 S

vertical3 ejescon servomotor

Descripción
El torno vertical convencional VDM 2600 S está diseñado para el mecanizado de piezas de gran diámetro y elevado peso. Su construcción facilita la carga y descarga segura mediante grúa o carretilla elevadora. El avance lo acciona un servomotor de alto par y la traviesa se fija mediante un sistema hidráulico. El husillo principal con reductora proporciona alto par para trabajos de desbaste; está disponible un soporte lateral con avance independiente para mecanizados de contorno exterior. Un indicador de posición de 3 ejes se suministra de serie para garantizar la precisión.

Puntos destacados

• Manipulación optimizada para grúa y carretilla elevadora
• Control de avance infinitamente variable mediante servomotor de alto par
• Brazo vertical largo y rígido con guías endurecidas
• Soporte lateral con avance independiente para contornos exteriores
• Transmisión con reductora para alto par en el husillo
• Indicador de posición 3 ejes incluido de serie

Área de trabajo (tabla técnica)
Diámetro de rotación (máx.): 2.600 mm
Diámetro de torneado soporte superior: 2.600 mm
Diámetro de torneado soporte lateral: 2.300 mm
Altura de mecanizado (máx.): 1.500 mm
Rango de giro soporte superior: ± 30°
Longitud pieza (máx.): 1.500 mm
Peso pieza (máx.): 10.000 kg

Recorridos (tabla técnica)
Recorrido eje X1 soporte superior: 1.300 mm
Recorrido eje Z1 soporte superior: 1.000 mm
Recorrido eje W (travesaño): 1.100 mm
Recorrido eje X2 soporte lateral: 730 mm
Recorrido eje Z2 soporte lateral: 1.180 mm

Cabezal (tabla técnica)
Rango de velocidad: 1,4 1/min - 45 1/min
Par del husillo (máx.): 32.000 Nm
Diámetro mesa giratoria: 2.300 mm

Alimentación rápida (tabla técnica)
Alimentación rápida soporte superior: 1.800 mm/min
Alimentación rápida soporte lateral: 1.800 mm/min

Alimentaciones (tabla técnica)
Velocidad de avance eje X: 0,8 mm/min - 86 mm/min
Velocidad de avance eje Z: 0,8 mm/min - 86 mm/min
Velocidad de avance eje W: 440 mm/min

Portaherramientas (tabla técnica)
Portaherramientas: 30 mm x 40 mm
Peso herramienta máx.: 50 kg

Capacidad de accionamiento (tabla técnica)
Potencia motor principal: 37 kW
Potencia motor X: 4,7 kW
Potencia motor Z: 4,7 kW

Medidas y pesos (tabla técnica)
Dimensiones (L x A x H): 7,9 m x 5,3 m x 5,4 m
Peso: 27.500 kg

Detalles del producto

• Control de avance continuo por servomotor para alimentación potente y regulable
• Acceso fácil para grúas y carretillas; utillaje optimizado para piezas pesadas
• Columna robusta con amplias guías endurecidas para elevada rigidez
• Fijación hidráulica de la traviesa
• Husillo en rodamientos de rodillos de dos hileras de alta precisión, ajustable
• Transmisión con reductora que garantiza alto par y amplia gama de velocidades
• Soporte lateral disponible con avance independiente para mecanizado de contornos

Características / especificaciones técnicas

• Modelo: VDM 2600 S
• Diámetro de rotación (máx.): 2.600 mm
• Diámetro mesa giratoria: 2.300 mm
• Altura de mecanizado (máx.): 1.500 mm
• Peso pieza máx.: 10.000 kg
• Longitud pieza máx.: 1.500 mm
• Par husillo (máx.): 32.000 Nm
• Rango de velocidad cabezal: 1,4 – 45 1/min
• Potencia motor principal: 37 kW
• Motores ejes X/Z: 4,7 kW
• Avances X/Z: 0,8 – 86 mm/min
• Avances rápidos: 1.800 mm/min (superior/lateral)
• Portaherramientas 30 x 40 mm, capacidad hasta 50 kg
• Dimensiones aprox.: 7,9 m x 5,3 m x 5,4 m
• Peso máquina aprox.: 27.500 kg
