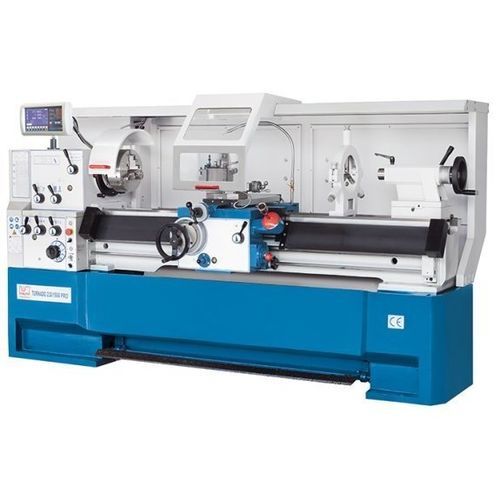

Torno convencional Turnado 280/1500 PRO

horizontal2 ejesD1-8

Descripción
La serie Turnado PRO son tornos universales modernos concebidos para torneado convencional de alto rendimiento. Los modelos PRO combinan una amplia gama de velocidades controlada por variador, función de velocidad de corte constante y avances rápidos para obtener acabados de superficie de calidad con operación y mantenimiento sencillos.

Puntos destacados

• Rango de velocidad infinitamente variable (control por inversor)
• Soporte con motor de avance rápido
• Velocidad de corte constante (V‑constant) para el torneado de frente
• Amplia dotación estándar y carenado ergonómico

Detalles del producto

• Bancada de fundición pesada y fuertemente nervada con base monobloque para estabilidad
• Puente extraíble para mecanizar piezas cortas de gran diámetro
• Contramarcha y control electrónico avanzado para alto par y amplio rango de velocidades
• Cojinetes de husillo precargados de alta precisión para mejor concentricidad y capacidad de carga
• Todas las guías son ajustables; engranajes, ejes de transmisión y guías endurecidos y rectificados
• El carro funciona en baño de aceite para bajo mantenimiento; lubricación centralizada que facilita el servicio
• Tope micrométrico de bancada para alta repetibilidad en Z; contrapunta regulable lateralmente para torneado cónico
• Indicador X.Pos con visualizador digital de velocidad y funciones auxiliares programables
• Velocidad de corte constante: la velocidad del husillo se adapta automáticamente al diámetro durante el torneado de frente para resultados comparables a CNC

Área de trabajo
Ancho central: 1.500 mm
Altura central: 280 mm
Diámetro de torneado sobre bancada: 560 mm
Diámetro sobre puente: 785 mm
Diámetro sobre soporte: 355 mm
Longitud del puente: 170 mm
Ancho de bancada: 350 mm

Recorridos
Recorrido eje X: 316 mm
Recorrido eje Z1: 130 mm
Rango de oscilación del carro superior: ± 52°

Cabezal
Rango de velocidad, bajo: 25 1/min - 200 1/min
Rango de velocidad, alto: 200 1/min - 1.600 1/min
Diámetro interior del husillo: 80 mm
Montaje del husillo: Camlock D1-8
Cono del husillo: 7 MT

Alimentación
Alimentación eje X: 0,02 mm/U - 0,573 mm/U
Alimentación eje Z: 0,059 mm/U - 1,646 mm/U

Roscado
Roscado métrico: 0,2 mm - 14 mm
Roscado diametral: (50) 4-112 DP
Roscado módulo: 0,1 mm - 7 mm
Roscado Whitworth: (60) 2-112 TPI

Contrapunta
Diámetro del vástago: 75 mm
Cono contrapunta: MK 5
Recorrido del vástago: 180 mm
Ajuste transversal: ± 12 mm

Potencia de accionamiento
Potencia motor principal: 7,5 kW

Medidas y pesos
Dimensiones (L x An x Al): 2,84 m x 1,15 m x 1,46 m
Peso: 2.370 kg

Especificaciones técnicas

• Modelo: Turnado 280/1500 PRO
• Categoría: Torno universal
• Entrecentros: 1.500 mm
• Altura de centros: 280 mm
• Diámetro de torneado sobre bancada: 560 mm
• Paso de husillo: 80 mm (Camlock D1-8, cono MT7)
• Rango de velocidades: 25 - 1.600 1/min (dos gamas)
• Potencia motor principal: 7,5 kW
• Recorridos X / Z1: 316 mm / 130 mm
• Peso: 2.370 kg
