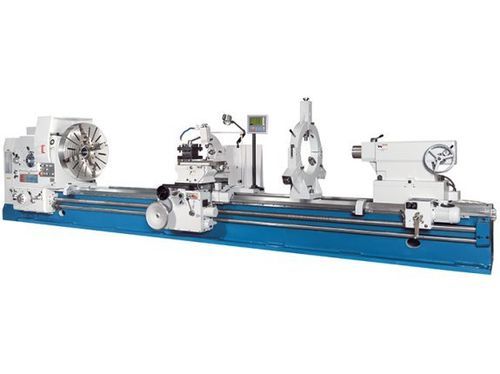

Torno convencional DL E Heavy 800/5000

horizontal3 ejespara piezas largas

Descripción del producto
El DL E Heavy 800/5000 es un torno convencional de gran capacidad diseñado para mecanizar diámetros muy grandes y piezas largas. Admite longitudes de pieza hasta 5.000 mm (variantes hasta 8.000 mm) y diámetros de giro sobre bancada hasta 1.600 mm. La bancada ancha y fuertemente nervada soporta pesos elevados y los elementos de accionamiento independientes permiten un control preciso de husillo y avances.

Puntos destacados

• Distancia entre centros serie hasta 8.000 mm
• Diámetro de giro sobre bancada: 1.600 mm
• Diámetro interior del husillo: 130 mm (ISO A2-15)
• Potencia motor principal: 22 kW
• Indicador de posición de 3 ejes montado

Área de trabajo

• Longitud de pieza (máx.): 5.000 mm
• Diámetro de giro sobre bancada: 1.600 mm
• Diámetro de giro sobre soporte: 1.280 mm
• Peso máx. pieza (entre centros): 6.000 kg
• Peso máx. pieza (mandril): 1.500 kg
• Ancho de bancada: 970 mm

Recorridos

• Recorrido eje X: 820 mm
• Recorrido eje Z: 4.800 mm
• Recorrido eje Z1: 200 mm
• Rango de giro del carro superior: ± 180°

Cabezal / Husillo

• Velocidades husillo (derecha): 2,5 – 250 rpm
• Velocidades husillo (izquierda): 3,15 – 250 rpm
• Diámetro interior del husillo: 130 mm
• Montaje de husillo: ISO A2-15

Avances rápidos

• Avance rápido X: 1.870 mm/min
• Avance rápido Z: 3.740 mm/min

Avance

• Avance X: 0,064 – 12 mm/rev
• Avance Z: 0,032 – 6 mm/rev
• Avance Z1: 0,016 – 3 mm/rev

Roscado

• Métrico: 1 – 120 mm
• Diametral/pulgada: (42) 30 – 1/4 DP
• Módulo: 0,5 – 60 mm
• Whitworth: (48) 0,5 – 60 TPI

Contrapunto

• Diámetro de la caña: 160 mm
• Conicidad de la caña: métrica 80
• Recorrido de la caña: 300 mm
• Desplazamiento transversal: ± 2,5 mm

Potencia de accionamiento

• Potencia motor principal: 22 kW

Medidas y peso

• Dimensiones (L x A x H): 8,04 m x 2,06 m x 2,23 m
• Peso máquina: aprox. 16.200 kg

Equipo de serie

• Indicador de posición de 3 ejes montado
• Mandril 4 garras Ø 1.400 mm
• Sistema de refrigeración
• Luneta fija 220–630 mm
• Contrapunto motorizado
• Lámpara LED de trabajo
• Puntas de centrado y casquillos de reducción
• Tornillos de cimentación y engrase centralizado
• Herramientas de servicio y manual de uso

Especificaciones técnicas (principales)

• Modelo / serie: DL E Heavy 800/5000
• Longitud pieza máx. (modelo): 5.000 mm (variantes serie hasta 8.000 mm)
• Diámetro de giro sobre bancada: 1.600 mm
• Diámetro husillo: 130 mm (ISO A2-15)
• Motor principal: 22 kW
• Avances rápidos X/Z: 1.870 / 3.740 mm/min
• Recorridos X/Z/Z1: 820 / 4.800 / 200 mm
• Peso máquina: ≈ 16.200 kg
• Peso máx. pieza entre centros: 6.000 kg
