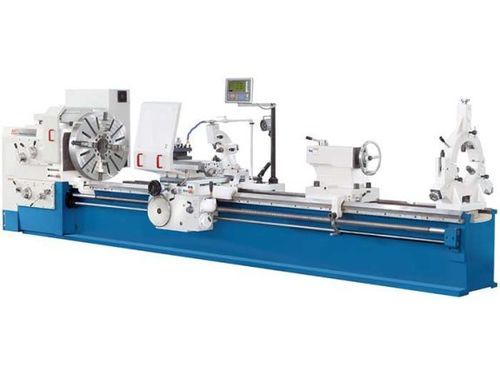

Torno convencional DL S 515/4000

horizontal3 ejesrígido

Descripción
El DL S 515/4000 es un torno pesado convencional diseñado para diámetros grandes y piezas largas. Permite el mecanizado de piezas hasta 4.000 mm de longitud y diámetros de torneado superiores a 720 mm, con bancada monobloque ancha y nervada para soportar grandes masas y esfuerzos de corte elevados.

Aspectos destacados

• Entre centros hasta 4.000 mm
• Diámetro del husillo: 100 mm
• Velocidades del husillo en 4 pasos
• Motor principal 22 kW para alto par
• Avances rápidos X y Z para posicionamiento ágil
• Indicador de posición 3 ejes montado (resolución 0,01 / 0,005 mm)

Detalles del producto

• Bancada monobloque extra pesada, ancha y nervada que minimiza la deformación bajo carga
• Guías endurecidas por inducción y rectificadas para precisión y baja abrasión
• Cabezal robusto con rodamientos cónicos y paso de husillo de 100 mm para estabilidad en cargas pesadas
• Caja de cambios manual de 4 velocidades combinada con control de frecuencia para ajuste preciso de rpm y alto par
• Joystick montado en el carro para control directo de avances X y Z
• Embrague de sobrecarga ajustable en el delantal para proteger la mecánica de avance
• Soporte y carro superior dimensionados para grandes fuerzas de corte
• Pantalla de posición completa con almacenamiento de herramientas y funciones de cálculo de roscas

Especificaciones técnicas

• Modelo: DL S 515/4000
• Categoría: Torno de servicio pesado para piezas grandes
• Longitud entre centros (máx.): 4.000 mm
• Diámetro de torneado sobre bancada: 1.000 mm
• Diámetro sobre contrapunta: 720 mm
• Diámetro interior del husillo: 100 mm
• Velocidad del husillo: 5 - 630 1/min (4 pasos)
• Potencia del motor principal: 22 kW
• Avances rápidos X / Z: 1.800 / 3.640 mm/min
• Recorridos X / Z / Z1: 520 / 3.700 / 250 mm
• Cola de herramienta: 32 x 32 mm
• Peso máximo pieza: 4.000 kg
• Dimensiones (L x A x H): 6,15 m x 1,5 m x 1,6 m
• Peso máquina: 8.400 kg
