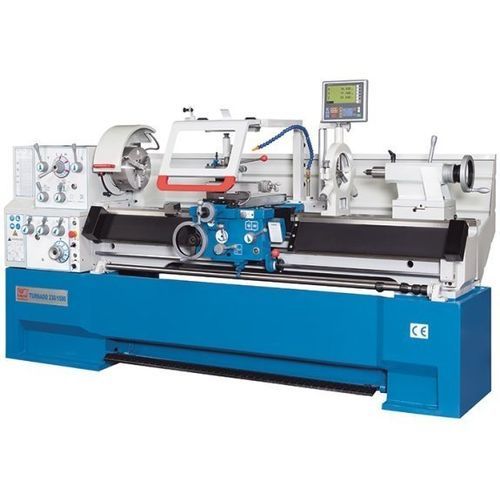

Torno convencional Turnado 280/2000

horizontal3 ejesroscado

Resumen
La serie Turnado agrupa tornos convencionales modernos concebidos para operaciones de torneado industriales y versátiles. Combinan bancada monobloque de hierro fundido, motor de alto par y un equipamiento de serie completo que incluye indicador de posición 3 ejes y sistema de portaherramientas de cambio rápido.

Puntos destacados

• Construcción clásica y rígida con bancada monobloque
• Gran paso de husillo y amplia gama de velocidades
• Indicador de posición 3 ejes digital con funciones de torneado
• Topes longitudinales y tope micrométrico del banco
• Amplio paquete de accesorios de serie para puesta en producción

Especificaciones técnicas — Área de trabajo
Longitud de pieza (máx.): 1.928 mm
Diámetro de torneado sobre bancada: 560 mm
Diámetro de torneado sobre carro: 355 mm
Diámetro de torneado sobre puente: 785 mm
Longitud puente: 170 mm
Ancho bancada: 350 mm
Altura de centros: 280 mm

Especificaciones técnicas — Detalles
Equipo: con indicador de posición

Especificaciones técnicas — Recorridos
Recorrido eje X: 316 mm
Recorrido eje Z1: 130 mm
Rango de giro del carro superior: ± 52°

Especificaciones técnicas — Cabezal
Velocidades de husillo: (12) 25 - 1.600 1/min
Diámetro de paso de husillo: 80 mm
Montaje de husillo: Camlock D1-8
Cono de husillo: 7 MT

Especificaciones técnicas — Avances
Avance eje X: 0,02 mm/R - 0,573 mm/R
Avance eje Z: 0,059 mm/R - 1,646 mm/R

Especificaciones técnicas — Roscas
Roscas métricas: 0,2 mm - 14 mm
Roscas diametrales: (50) 4-112 DP
Roscas módulo: 0,1 mm - 7 mm
Roscas Whitworth: (60) 2-112 TPI

Especificaciones técnicas — Contrapunto
Diámetro del husillo del contrapunto: 75 mm
Cono contrapunto: 5 MT
Recorrido del husillo del contrapunto: 180 mm
Ajuste transversal: ± 12 mm

Especificaciones técnicas — Potencia
Potencia motor principal: 7,5 kW

Especificaciones técnicas — Dimensiones y peso
Dimensiones (L x A x H): 3,34 m x 1,15 m x 1,46 m
Peso: 2.720 kg

Detalles del producto — Bancada

• Bancada monobloque fuertemente nervada y base maciza que ofrecen una sujeción estable para un mecanizado eficaz
• Puente extraíble para mecanizar piezas cortas de gran diámetro
• Guías en bloque en V templadas y rectificadas para precisión duradera

Detalles del producto — Cabezal / engranaje de avance

• Motor principal de alto par con engranajes escalonados para amplia gama de velocidades
• Engranajes y ejes templados y rectificados, funcionando en baño de aceite cerrado
• Amplio paso de husillo para montaje de ejes y tubos de gran diámetro
• Soporte de husillo de alta calidad con precarga para precisión bajo cargas radiales y axiales
• Equipamiento estándar: plato de 3 garras (mordazas duras reversibles), plato independiente de 4 garras y plato frontal de gran diámetro
• Panel de control en el cabezal para manejo intuitivo
• Engranaje de alimentación con numerosas roscas métrica y Whitworth

Detalles del producto — Soporte

• Soporte extra ancho diseñado para resistir altas fuerzas de corte
• Palanca de control y tuerca del delantal con enclavamiento automático para la seguridad
• Husillo de tope con cuatro levas ajustables para desconexión automática del avance
• Preajuste de posiciones para operaciones repetitivas en eje Z
• Tope micrométrico para límites precisos de recorrido
• Acoplamiento deslizante central en el delantal para ajuste sencillo del avance automático
• Calibrador de roscas y soporte para simplificar taraudado interrumpido y roscas múltiples
• Contracarrito superior giratorio con escala de fácil lectura
• Amplia cubierta de seguridad giratoria en el soporte para protección y limpieza del área de trabajo
• Sistema de lubricación central en el soporte que alimenta las guías y facilita el mantenimiento

Detalles del producto — Cabeza móvil

• Varilla del contrapunto con escala robusta y fácil de leer
• Largo recorrido de varilla para operaciones complejas de taladrado y centrado
• Contrapunto ajustable lateralmente para mecanizado de ejes cónicos

Accesorios (incluidos / estándar)

• Mandril 3 garras Ø 315 mm (autocentrante, un juego de mordazas duras)
• Mandril independiente 4 garras Ø 350 mm (un juego de mordazas duras)
• Plato Ø 450 mm
• Mortajadora y luneta (Steady rest Ø13–152 mm, Follow rest Ø13–80 mm)
• Indicador de posición 3 ejes X.Pos 3.2
• Sistema de cambio rápido de herramientas y cartuchos
• Sistema de refrigeración
• Tope longitudinal micrométrico
• Calibrador de roscas
• Mangas reductoras, puntos vivos/fijos, protecciones, protector de mandril, pedal de freno
• Lámpara de trabajo, juego completo de herramientas y manual de operaciones
