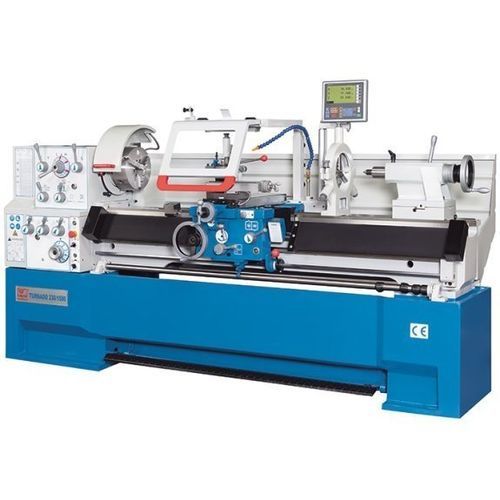

Torno convencional Turnado 280/1500

horizontal3 ejesuniversal

Descripción
El Turnado 280/1500 es un torno universal convencional pensado para operaciones de torneado, taladrado y roscado en entornos industriales. Cuenta con bancada de fundición monobloque, motor principal potente e indicador de posición 3 ejes. Se suministra con un sistema de portaherramientas de cambio rápido y un paquete de accesorios de serie amplio, lo que facilita su adaptación a distintos requisitos de producción.

Puntos destacados

• Diseño clásico con bancada pesada de fundición
• Indicador de posición 3 ejes para control preciso
• Gran paso de husillo y elevadas capacidades de torneado
• Amplia dotación de serie y opciones de roscado/avances

Cabezal / engranaje de avances

• Motor principal potente con engranajes escalonados para alto par y amplia gama de velocidades
• Engranajes y ejes templados y rectificados que trabajan en baño de aceite
• Diámetro de husillo 80 mm y montaje Camlock D1-8
• Soporte de husillo diseñado para rigidez y precarga
• Mandriles de 3 y 4 mordazas y plato de gran diámetro incluidos
• Panel de mando situado en el cabezal de fácil manejo
• Caja de avances con numerosos pasos para roscas métricas y Whitworth

Carro

• Carro extra ancho para absorber grandes fuerzas de corte
• Palanca de selección de avances y tuerca del delantal con bloqueo de seguridad
• Husillo de parada con cuatro levas ajustables para desconexión automática del avance
• Tope micrométrico para limitación precisa del recorrido
• Acoplamiento deslizante central en el delantal para ajuste del avance automático
• Calibrador de roscas para facilitar el roscado interrumpido
• Subcarro giratorio con escala de gran lectura
• Gran cubierta de protección giratoria y lubricación centralizada

Contrapunta

• Caña con escala legible y carrera de 180 mm
• Diámetro de la caña 75 mm y cono 5 MT
• Ajuste lateral para trabajo en ejes cónicos

Accesorios incluidos / estándar

• Indicador de posición 3 ejes X.Pos 3.2
• Sistema de portaherramientas de cambio rápido con cartucho
• Mandril 3 mordazas, 4 mordazas y plato
• Luneta fija y luneta de apoyo
• Sistema de refrigeración e iluminación LED integrada
• Tope longitudinal micrométrico y calibrador de roscas
• Pedal de freno, protector anti-salpicaduras y protector del portaherramientas
• Kit de herramientas y útiles de servicio

Características técnicas

• Longitud máxima de pieza: 1428 mm
• Diámetro de torneado sobre bancada: 560 mm
• Diámetro sobre carro: 355 mm
• Diámetro sobre puente: 785 mm
• Longitud del puente: 170 mm
• Ancho de bancada: 350 mm
• Altura entre centros: 280 mm
• Recorrido eje X: 316 mm
• Recorrido eje Z1: 130 mm
• Inclinación del subcarro: ±52°
• Velocidades de husillo (12): 25 - 1600 rpm
• Diámetro interior del husillo: 80 mm
• Montaje de husillo: Camlock D1-8
• Cono de husillo: 7 MT
• Avance eje X: 0.02 - 0.573 mm/v
• Avance eje Z: 0.059 - 1.646 mm/v
• Rango roscado métrico: 0.2 - 14 mm
• Recorrido contrapunta: 180 mm
• Potencia motor principal: 7.5 kW
• Dimensiones (L x A x H): 2.84 m x 1.15 m x 1.34 m
• Peso: 2370 kg
