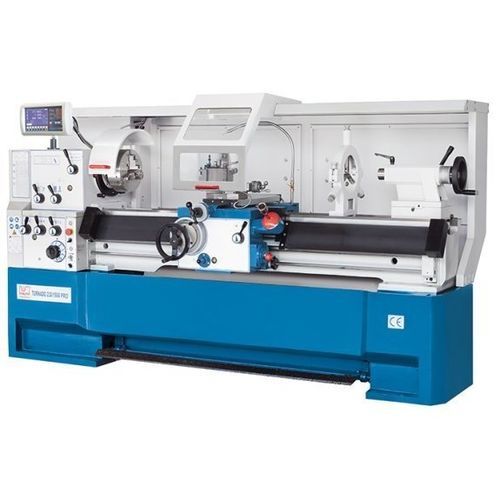

Torno convencional Turnado 230/1500 PRO

horizontalrígidoCamlock D1-6

Breve descripción
La serie Turnado PRO es la versión moderna del torno convencional. Los modelos PRO combinan una amplia gama de velocidades regulada por inversor con velocidad de corte constante (V-constant), desplazamientos rápidos y una cubierta ergonómica para proporcionar mecanizado productivo y alta calidad superficial. Diseñados para aplicaciones industriales generales, son adecuados para talleres que requieren torneado convencional fiable y de buena calidad superficial.

Puntos destacados

• Rango de velocidad infinitamente variable con V-constant
• Soporte con motor de avance rápido para desplazamientos longitudinales/transversales
• Amplio equipo estándar y diseño de bajo mantenimiento
• Cama de fundición monobloque para alta rigidez

Detalles del producto

• SKU: 320563
• El puente extraíble permite mecanizar piezas cortas con grandes diámetros
• Contramarcha y control electrónico del husillo que proporcionan alto par en un amplio rango de velocidades
• Rodamientos de husillo precargados de alta precisión para excelente concentricidad y capacidad de carga
• Todas las guías son regulables; engranajes, ejes y guías endurecidos y rectificados para funcionamiento silencioso y larga vida útil
• El carro trabaja en baño de aceite para un mantenimiento reducido
• Sistema de lubricación centralizado en el carro que facilita el mantenimiento
• Tope micrométrico en bancada para alta repetibilidad en el eje Z
• Contra punta ajustable lateralmente para torneado cónico
• Indicador de posición X.Pos con indicador digital de velocidad y funciones auxiliares programables

Especificaciones técnicas

• Área de trabajo
  Distancia entre centros: 1500 mm
  Altura de centros: 230 mm
  Diámetro de torneado sobre bancada: 460 mm
  Diámetro sobre puente: 690 mm
  Diámetro sobre soporte: 274 mm
  Longitud del puente: 155 mm
  Ancho de bancada: 300 mm
• Recorridos
  Recorrido eje X: 285 mm
  Recorrido eje Z1: 128 mm
  Rango de oscilación del carro superior: ±52°
• Cabezal
  Rango bajo: 30 1/min - 600 1/min
  Rango alto: 600 1/min - 2.300 1/min
  Diámetro interior del husillo: 58 mm
  Montaje de husillo: Camlock D1-6
  Cono de husillo: 6 MT
• Alimentación
  Avance eje X: 0,025 mm/vuelta - 1,384 mm/vuelta
  Avance eje Z: 0,055 mm/vuelta - 3,061 mm/vuelta
• Roscas
  Métrica: 0,1 mm - 14 mm
  Diametral: (50) 4-112 DP
  Módulo: 0,1 mm - 7 mm
  Whitworth: (60) 2-112 TPI
• Contra punta
  Diámetro del cono: 60 mm
  Cono: MK 4
  Recorrido del cono: 120 mm
  Ajuste transversal: ±13 mm
• Potencia
  Motor principal: 7,5 kW
• Medidas y pesos
  Dimensiones (L x An x Al): 2,75 m x 1,08 m x 1,57 m
  Peso: 1.970 kg

Accesorios y equipo estándar

• Suministro típico: mandriles, luneta fija y móvil, protector ajustable, equipo de refrigeración, lámpara LED, herramientas de servicio, manual de uso
