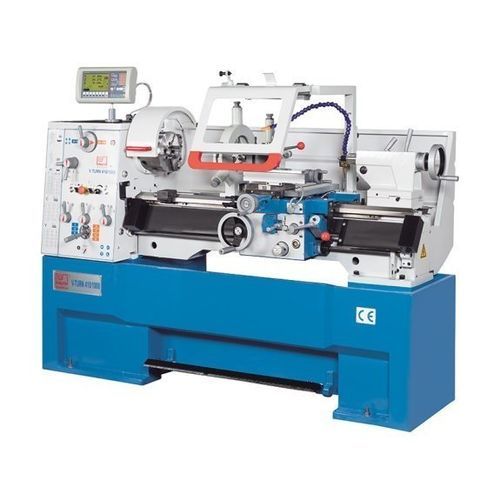

Torno con control manual V-Turn 410/1000

horizontal3 ejesCamlock D1-6

Descripción
El V-Turn 410/1000 es un torno de precisión ideado tanto para trabajos de taller como para producción en pequeñas series. Equipado con un inversor y un motor de husillo de alto rendimiento, ofrece dos rangos de velocidad de variación continua hasta 3.000 1/min y aporta estabilidad en procesos de mecanizado más exigentes. La función X-Pos de "velocidad de corte constante" regula automáticamente la velocidad del husillo durante el torneado de cara para mantener la velocidad de corte y obtener acabados comparables a los de tornos CNC.

Puntos destacados

• Velocidad de corte constante (X-Pos)
• Alta velocidad de husillo y motor de 5,5 kW
• Amplio equipamiento de serie
• Rodamientos NSK de gran tamaño

Especificaciones técnicas (tablas)
Área de trabajo
Ancho entre centros: 1.000 mm
Altura de centros: 205 mm
Diámetro de giro sobre bancada: 380 mm
Diámetro sobre puente: 580 mm
Diámetro sobre carro: 255 mm
Longitud puente: 250 mm
Ancho bancada: 250 mm

Recorridos
Recorrido eje X: 210 mm
Recorrido eje Z1: 140 mm
Rango oscilación carro superior: ±45°

Cabezal
Rango velocidad alto: 550 1/min - 3.000 1/min
Rango velocidad bajo: 30 1/min - 550 1/min
Diámetro interior del husillo: 52 mm
Montaje husillo: Camlock D1-6
Conicidad del husillo: 6 MT

Alimentación
Alimentación eje X: 0,025 mm/U - 0,85 mm/U
Alimentación eje Z: 0,05 mm/U - 1,7 mm/U

Roscado
Roscado métrico: (39) 0,2 - 14 mm
Roscado diametral: (21) 8 - 44 DP
Roscado módulo: 0,3 mm - 3,5 mm
Roscado Whitworth: (45) 2 - 72 TPI

Contra punta
Diámetro del vástago: 50 mm
Cono contrapunta: 4 MT
Recorrido vástago contrapunta: 120 mm
Ajuste transversal: ±13 mm

Potencia de accionamiento
Potencia motor principal: 5,5 kW

Medidas y pesos
Dimensiones totales (L x A x H): 1,94 m x 1,00 m x 1,32 m
Peso: 1.200 kg

Detalles del producto

• Velocidad de corte constante: al tornear de cara la velocidad del husillo se adapta al diámetro cambiante para mantener la velocidad de corte en el filo y lograr acabados comparables a CNC
• Bancada maciza y nervada en una sola pieza de hierro fundido que proporciona una base rígida
• Guías anchas, endurecidas y rectificadas para resultados de torneado superiores
• Grandes rodamientos de husillo y cabezal de alta precisión para excelente concentricidad
• Engranajes y ejes del cabezal endurecidos y rectificados para funcionamiento silencioso
• Motor de cabezal de 5,5 kW para mecanizado potente
• Velocidades de husillo infinitamente variables: 30–550 y 550–3.000 rpm
• Incluye micrómetro y tope de torreta
• Lubricación central integrada en el soporte para bajo mantenimiento
• Indicador de posición X.Pos de 3 ejes con visualización de velocidad y funciones auxiliares, totalmente montado
• Freno electromagnético del husillo principal, libre de mantenimiento

Especificaciones técnicas

• Modelo: V-Turn 410/1000
• Manufacturer: KNUTH
• Ancho entre centros: 1.000 mm
• Diámetro de giro sobre bancada: 380 mm
• Diámetro interior husillo: 52 mm (Camlock D1-6, 6 MT)
• Velocidad máxima husillo: hasta 3.000 1/min (dos rangos)
• Motor principal: 5,5 kW
• Recorrido X: 210 mm • Recorrido Z1: 140 mm
• Recorrido contrapunta: 120 mm • Diámetro vástago: 50 mm
• Dimensiones: 1,94 m x 1,00 m x 1,32 m • Peso: 1.200 kg
