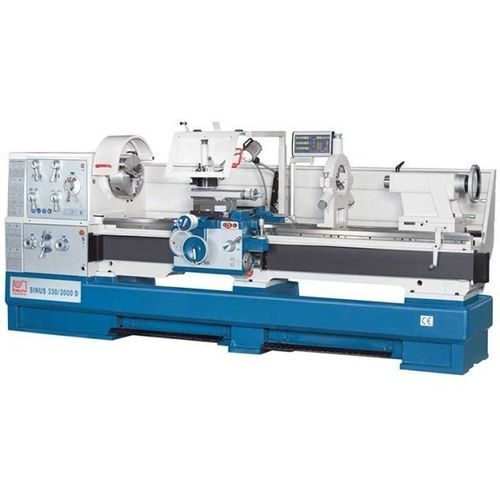

Torno convencional Sinus 330/2000 D

horizontaluniversalD1-8

Descripción
La serie Sinus D es la más amplia en el segmento de tornos universales. Se apoya en una bancada de fundición monobloque y emplea un embrague multidisco manual entre motor y husillo. Funciones integradas como puente extraíble, avance rápido y dispositivo de torneado cónico permiten mecanizar piezas largas y bridas de gran diámetro.

Puntos destacados

• Bancada monobloque de fundición para mayor rigidez
• Cabezal robusto con grandes cojinetes y paso de husillo Ø 105 mm
• Avance rápido en dos ejes para posicionado ágil
• Accesorio de torneado cónico para conos interiores y exteriores
• Protecciones y dispositivos de seguridad integrados

Área de trabajo
Longitud máxima pieza: 2.000 mm
Diámetro de giro sobre bancada: 660 mm
Diámetro sobre portaherramientas: 440 mm
Diámetro sin puente: 900 mm
Longitud del puente: 320 mm
Ancho de bancada: 400 mm

Recorridos
Recorrido eje X: 368 mm
Recorrido eje Z1: 230 mm
Rango de oscilación del carro superior: 45°

Cabezal
Velocidad del husillo: 25 1/min - 1.600 1/min
Diámetro interior husillo: 105 mm
Montaje husillo: D1-8
Cono husillo: ø 113 mm / 1:20

Avances rápidos
Avance rápido X: 2.000 mm/min
Avance rápido Z: 4.000 mm/min

Avances
Avance X: 0,022 mm/U - 0,74 mm/U
Avance Z: 0,044 mm/U - 1,48 mm/U

Roscado
Roscado métrico: 0,45 mm - 120 mm
Roscado diametral: 0,88 DP - 160 DP
Roscado módulo: 0,25 mm - 60 mm
Roscado Whitworth: (54) 7/16 - 80 TPI

Cabeza móvil (contrapunta)
Diámetro del vástago: 90 mm
Cono contrapunta: 5 MT
Recorrido del vástago: 235 mm
Ajuste transversal: ± 12,5 mm

Potencia de accionamiento
Potencia motor principal: 7,5 kW

Dimensiones y pesos
Dimensiones (L x W x H): 3,71 m x 1,23 m x 1,6 m
Peso: 2.900 kg

Bancada

• Estabilidad máxima: bancada monobloque pesada que atenúa las vibraciones
• Precisión duradera: guías templadas por inducción y rectificadas (≥ HB 400)

Cabezal y caja de avances

• Diseño que asegura precisión bajo carga y funcionamiento regular
• Gran paso de husillo (105 mm) para árboles y tubos
• Embrague mecánico multidisco para arranque controlado del husillo

Soporte

• Luneta móvil en avance rápido longitudinal y transversal para reducir tiempos auxiliares
• Protección contra sobrecargas para barra de avance y husillo guía
• Cubierta de husillo guía para minimizar el desgaste por virutas

Contrapunta

• Vástago con escala robusta y fácilmente legible
• Larga carrera para taladrado y centrado complejos
• Ajuste lateral para mecanizado de ejes cónicos entre centros

Equipamiento y accesorios (estándar)

• Sistema de lubricación central en el soporte para todas las guías
• Dispositivo de torneado cónico (estándar) para conos largos con avance longitudinal automático
• Cambio rápido entre torneado cilíndrico y cónico sin ajustar el carro superior o la contrapunta
• Pedal de freno, panel trasero robusto y iluminación LED integrada
• Sistema porta-herramientas de cambio rápido multifuncional con cartucho
• Luneta fija y luneta seguidora incluidas
• Indicadores de posición de última generación
• Sistema de refrigeración y herramientas de servicio incluidos

Características / especificaciones técnicas

• Modelo: Sinus 330/2000 D
• Categoría: Torno motor (convencional)
• Longitud pieza (max.): 2.000 mm
• Diámetro sobre bancada: 660 mm
• Paso de husillo: 105 mm
• Nez de husillo: D1-8
• Velocidad husillo: 25 - 1.600 1/min
• Motor principal: 7,5 kW
• Avances rápidos: X 2.000 mm/min, Z 4.000 mm/min
• Avances: X 0,022–0,74 mm/U, Z 0,044–1,48 mm/U
• Roscados: métricos 0,45–120 mm; diametrales 0,88–160 DP; módulo 0,25–60 mm; Whitworth 7/16–80 TPI
• Contrapunta: vástago Ø 90 mm, recorrido 235 mm, ajuste ±12,5 mm
• Dimensiones: 3,71 m x 1,23 m x 1,6 m
• Peso: 2.900 kg
