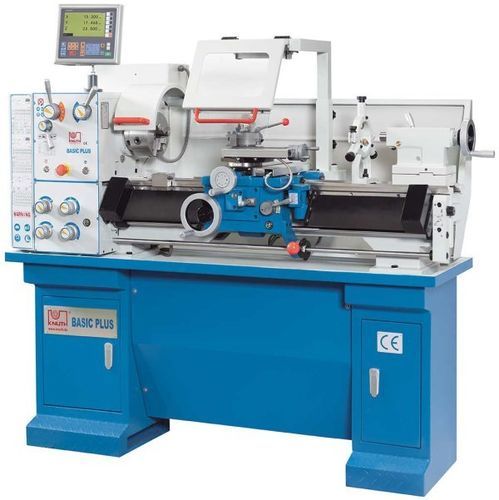

Torno convencional Basic Plus

horizontal2 ejesde precisión

Descripción
El Basic Plus es un torno manual de banco diseñado para el mecanizado de piezas unitarias, mantenimiento y formación. Puede configurarse con una amplia gama de accesorios opcionales, lo que lo hace adecuado para talleres de reparación, centros formativos y talleres generales.

Aspectos destacados

• Bancada de hierro fundido con guía en V doble, endurecida y rectificada
• Diseño compacto para espacios de trabajo reducidos
• Portaherramientas de cambio rápido con repetibilidad 0,01 mm
• Indicador de posición de 3 ejes X.Pos 3.2 montado
• Amplio equipamiento de serie y opciones adicionales

Equipamiento estándar (selección)

• Engranajes del cabezal endurecidos y rectificados
• Cabezal con montaje Camlock D1-4, diámetro interior del husillo Ø 38 mm
• Rodamientos de cabeza ajustables (rodillos cónicos)
• Contrapunto con carrera 100 mm y desplazamiento ±10 mm
• Caja de engranajes de inversión para cambiar sentido de avance
• Portaherramientas de acción rápida
• Mandril de 3 mordazas Ø160 mm y plato frontal Ø200 mm (entregados)
• Lunetas fija y móvil, tope micrométrico, guía de roscas
• Protectores con enclavamiento, iluminación de trabajo, caja de herramientas

Especificaciones técnicas
Área de trabajo
Entrecentros: 810 mm
Diámetro de giro sobre bancada: 300 mm
Diámetro de giro sobre soporte: 178 mm
Ancho de bancada: 180 mm

Recorridos
Recorrido eje X: 155 mm
Recorrido eje Z1: 95 mm
Oscilación del carro superior: ± 60°

Cabezal
Velocidad del husillo: 60 - 1550 (9x2) 1/min
Agujero del husillo: 38 mm
Montaje del husillo: Camlock D1-4
Cono del husillo: MT5

Alimentación
Alimentación eje X: 0,014 mm/rev - 0,38 mm/rev
Alimentación eje Z: 0,052 mm/rev - 1,392 mm/rev

Roscado
Métrico: (26) 0,4–7 mm
Whitworth: (34) 4–56 TPI

Contrapunto
Diámetro del mandrino móvil: 32 mm
Cono del contrapunto: MT3
Carrera: 100 mm
Ajuste transversal: ± 10 mm

Potencia
Potencia motor principal: 1,1 kW

Medidas y peso
Dimensiones (L×A×H): 1,6 m × 0,75 m × 1,27 m
Peso: 520 kg

Notas
La máquina se suministra con un completo equipo de serie y numerosos accesorios opcionales (mandriles, portaherramientas, dispositivos de medición, sistemas de refrigeración, etc.).

Especificaciones

• Modelo: Basic Plus
• Marca: KNUTH
• Entrecentros: 810 mm
• Diámetro de giro sobre bancada: 300 mm
• Agujero husillo: 38 mm (Camlock D1-4)
• Velocidades: 60 - 1550 1/min (9x2)
• Motor principal: 1,1 kW
• Carrera contrapunto: 100 mm, cono MT3
• Recorrido X: 155 mm — Recorrido Z1: 95 mm
• Alimentaciones X/Z: X 0,014–0,38 mm/rev, Z 0,052–1,392 mm/rev
• Bancada: hierro fundido, guía V doble, endurecida y rectificada
• Dimensiones (L×A×H): 1,6 m × 0,75 m × 1,27 m
• Peso neto: 520 kg
