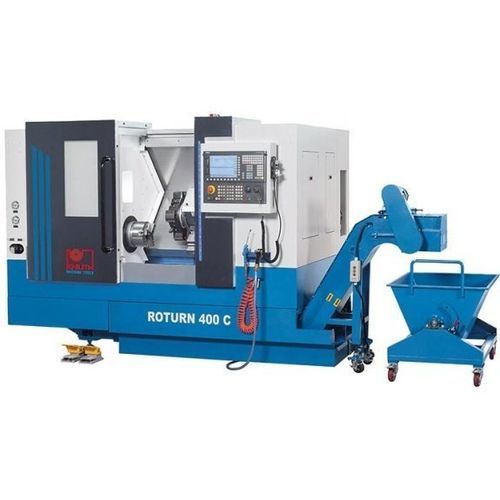

Torno CNC Roturn 400 C

horizontal2 ejescon plataforma inclinada

Descripción
El ROTURN 400 C es un torno de producción CNC con bancada inclinada equipado con control Siemens 828 D Basic. Dispone de una torreta de 8 estaciones, motor principal de 15 kW (20 CV), mandril hidráulico de 3 mordazas con orificio pasante y contrapunta con husillo hidráulico y carrera de 85 mm. Se suministran de serie transportador de virutas de superficie articulada y un sistema de refrigeración de alto rendimiento.

Aspectos destacados

• Motor de husillo principal 15 kW
• Torreta de 8 estaciones
• Mandril hidráulico de 3 mordazas Ø 200 mm con orificio pasante
• Control Siemens 828 D Basic
• Transportador de virutas y sistema de refrigeración incluidos

Diseño de la máquina

• Armazón pesado con bancada inclinada para alta rigidez y evacuación eficaz de virutas
• Guias lineales precisas en ejes X y Z para estabilidad y precisión con carga
• Espacio de trabajo cerrado con gran puerta deslizante para acceso fácil
• Lubricación central automática para suministro fiable de lubricante a las guías

Husillo

• Velocidad máx. del husillo: 3.000 min⁻¹ (Roturn 400 C)
• Potencia del motor: 15 / 11 kW
• Montaje de husillo: A2-6
• Diámetro de paso del husillo: 62 mm (46 mm con tubo de tiro)

Herramientas y torreta

• Torreta de 8 estaciones para indexado rápido y preciso
• Dimensiones de vástago de herramienta: 25 x 25 mm
• Montaje de barra de mandrinado Ø: 40 mm

Contrapunta

• Cono contrapunta: 5 MT
• Diámetro del husillo de contrapunta: 88 mm
• Carrera del husillo (hidráulico): 85 mm

Equipo estándar (selección)

• Control Siemens 828 D Basic
• Mandril hidráulico 3 mordazas Ø 200 mm con orificio pasante
• Contrapunta hidráulica
• Lubricación central automática
• Transportador de virutas tipo flat-top y carro
• Sistema de refrigeración con pistola de enjuague
• Lámpara LED, manual de usuario y herramientas

Otras características

• Avance rápido eje X: 16.000 mm/min
• Avance rápido eje Z: 20.000 mm/min
• Bomba de refrigerante: 0,18 kW

Dimensiones / Peso

• Dimensiones (L x W x H): 3,8 m x 1,87 m x 1,91 m
• Peso: 3.340 kg

Especificaciones técnicas (extracto)
Zona de trabajo
Longitud máxima de pieza: 430 mm
Altura de centros: 200 mm
Diámetro de torneado sobre bancada: 400 mm
Diámetro sobre carro: 250 mm

Recorridos
Recorrido eje X: 200 mm
Recorrido eje Z: 450 mm

Mandril / Husillo
Diámetro de mandril: 200 mm
Rango de velocidad: 50 min⁻¹ - 3.000 min⁻¹
Montaje de husillo: A2-6
Diámetro paso husillo: 62 mm (46 mm con tubo de tiro)

Herramientas
Estaciones: 8
Vástago herramienta: 25 x 25 mm
Montaje barra de mandrinado Ø: 40 mm

Contrapunta
Cono: 5 MT
Diámetro husillo contrapunta: 88 mm
Carrera: 85 mm

Potencias
Motor principal: 15 / 11 kW
Bomba refrigerante: 0,18 kW
