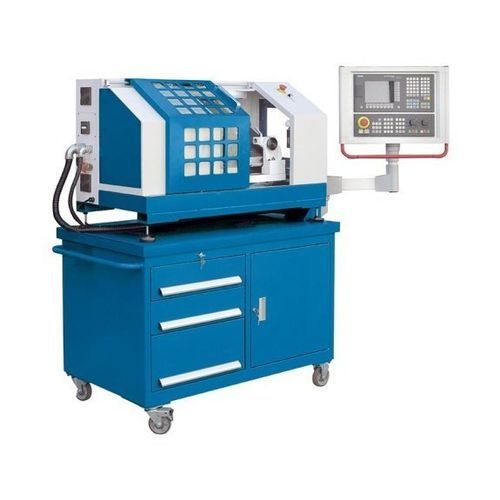

Torno CNC LabTurn 2028 CNC

horizontal2 ejescon plataforma inclinada

Descripción del producto
El LabTurn 2028 CNC es un torno CNC compacto y móvil diseñado para la formación en CNC y la producción en pequeñas series. Reproduce las funciones principales de un torno de producción de mayor tamaño en una máquina de menor tamaño. La torreta de 8 estaciones ofrece cuatro herramientas para mecanizado interior y cuatro para exterior; el contrapunto permite mecanizar piezas largas. El husillo principal gira hasta 3.000 rpm y el mandril hidráulico de 3 mordazas tiene Ø100 mm. El control Siemens 808D Advance proporciona una interfaz sencilla e intuitiva, ideal para aprendizaje y aplicaciones CNC de iniciación.

Aspectos destacados

• Control Siemens 808D Advance para formación y producción de iniciación
• Torreta de 8 estaciones para mecanizado interior y exterior (4 herramientas por función)
• Guías lineales y husillos de bolas precargados en todos los ejes
• Espacio de trabajo cerrado con gran puerta deslizante
• Base móvil con almacenamiento integrado

Diseño de la máquina

• Bancada inclinada en fundición para estabilidad y evacuación eficiente de virutas
• Área de trabajo cerrada con buena accesibilidad mediante puerta deslizante
• Lubricación centralizada para reducir el mantenimiento

Husillo

• Mandril hidráulico de 3 mordazas Ø100 mm (estándar)
• Rango de velocidad: 100 – 3.000 rpm
• Diámetro interior del husillo: 20 mm; cono: MK 3

Herramientas

• Torreta de 8 estaciones con 4 posiciones por estación para torneado interior y exterior
• Cola de herramienta típica: 8 mm x 8 mm; soporte de barra de taladro Ø 12 mm

Controles y software

• Siemens 808D Advance: interfaz intuitiva adecuada para formación y tareas de producción sencillas

Equipo estándar (seleccionado)

• Control Siemens 808D Advance
• Volante electrónico
• Torreta de 8 estaciones
• Base móvil
• Contrapunto (cono MK 2)
• Mandril 3 mordazas Ø100 mm
• Lubricación centralizada
• Lámpara de trabajo, herramientas de mantenimiento, manuales

Accesorios opcionales (ejemplos)

• Juegos de plaquitas indexables
• Juego de herramientas de torneado (7 piezas) 8 x 8 mm
• Puntas vivas (varios tamaños MT)
• Sistemas de evacuación de virutas y equipamiento de taller

Especificaciones técnicas

• Modelo: LabTurn 2028 CNC
• Longitud de pieza (máx.): 280 mm
• Diámetro de torneado sobre bancada: 200 mm
• Diámetro sobre carro: 90 mm
• Recorrido eje X: 86 mm
• Recorrido eje Z: 155 mm
• Rango de velocidad del husillo: 100 – 3.000 rpm
• Diámetro interior husillo: 20 mm
• Montaje husillo: MK 3
• Diámetro del mandril: 100 mm
• Avance rápido: 2.000 mm/min
• Velocidad de alimentación: 1.000 mm/min
• Torsión máx. motor de avance: 2,2 Nm
• Número de estaciones de herramientas: 8 (torreta)
• Dimensiones cola de herramienta: 8 mm x 8 mm
• Diámetro de montaje de barra: 12 mm
• Precisión posicionamiento X/Z: 0,022 mm
• Repetibilidad X/Z: 0,01 mm
• Contrapunto: diámetro 20 mm, recorrido 30 mm, cono MK 2
• Potencia motor principal: 1 kW
• Dimensiones (L x W x H): 1,4 m x 0,9 m x 1,85 m
• Peso: 500 kg
