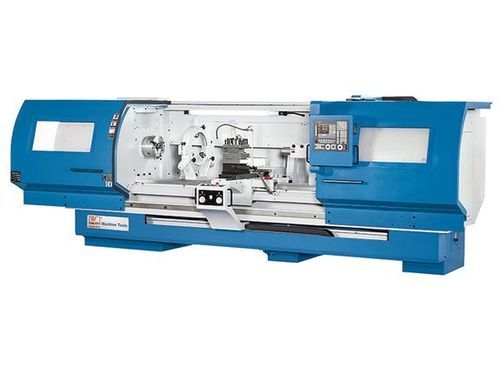

Torno CNC Forceturn 630.30

horizontal2 ejesde mesa plana

Descripción
La serie Forceturn proporciona una plataforma de torno CNC de bancada plana controlado por ciclos para el mecanizado de piezas largas y pesadas. El diseño admite piezas de gran longitud (serie hasta 5 000 mm) con estabilidad geométrica elevada. El control Fagor incluye función Teach-in y programación por ciclos; dos volantes electrónicos permiten operación manual y ajustes rápidos. Opciones como lunetas, contrapunta, transportador de virutas y torretas amplían la adaptabilidad según producción o mantenimiento.

Aspectos destacados

• Funcionamiento CNC por ciclos para piezas unitarias y producción en serie
• Cambiador de herramientas servo de 4 posiciones para cambios programados
• 2 volantes electrónicos para operación manual y posicionamientos finos
• Velocidades de husillo variables con caja de cambios principal automática de 3 marchas

Detalles del producto

• Control Fagor con programación de ciclos intuitiva y Editor de Perfiles para piezas complejas
• Simulación gráfica para verificación de programas antes del mecanizado
• Bancada maciza con guías sobredimensionadas, endurecidas y rectificadas
• Motor principal dimensionado para piezas pesadas (22 kW pico, 15 kW continuo)
• Sistema de refrigeración de alto rendimiento y lubricación central automática de serie
• Diámetro del husillo: 85 mm (modelos 630) o 105 mm (modelos 800)
• Cambiador automático servo de 4 estaciones para cambios fiables
• 2 volantes electrónicos en el panel para ajustes y operaciones manuales

Especificaciones técnicas
Área de trabajo
Diámetro de giro sobre bancada: 670 mm
Ancho de bancada: 450 mm
Altura de centros: 335 mm
Diámetro de giro sobre carro: 400 mm
Longitud pieza (máx.): 3.100 mm

Recorridos
Recorrido eje X: 450 mm
Recorrido eje Z: 3.000 mm

Cabezal
Rango de velocidad: 27 1/min - 2.250 1/min
Montaje husillo: D1-8
Diámetro paso husillo: 85 mm

Avance rápido
Avance rápido X: 5.000 mm/min
Avance rápido Z: 5.000 mm/min

Herramientas
Número de posiciones herramientas: 4 posiciones

Precisiones
Precisión de posicionamiento X: 0,015 mm
Precisión de posicionamiento Z: 0,02 mm
Repetibilidad X: 0,007 mm
Repetibilidad Z: 0,01 mm

Contrapunta
Cono contrapunta: 5 MT
Diámetro vástago contrapunta: 105 mm
Recorrido vástago: 170 mm

Potencias
Potencia motor principal: 22 kW
Principal carga continua: 15 kW
Potencia motor X: 2 kW
Potencia motor Z: 3,6 kW
Consumo total de energía: 40 kVA

Medidas y peso
Dimensiones (L x A x H): 5,5 m x 2,25 m x 2,25 m
Peso: 5.600 kg

Características / resumen técnico

• Modelo: Forceturn 630.30
• Tipo de máquina: Torno CNC de bancada plana controlado por ciclos
• Control: Fagor (programación por ciclos, Editor de Perfiles, simulación gráfica)
• Diámetro paso husillo (630): 85 mm; montaje husillo D1-8
• Diámetro de giro sobre bancada: 670 mm; sobre carro: 400 mm
• Longitud pieza indicada: 3.100 mm (la serie admite longitudes mayores según configuración)
• Recorridos X/Z: 450 mm / 3.000 mm; avances rápidos X/Z: 5.000 mm/min
• Motor principal: 22 kW (15 kW continuo); consumo total: 40 kVA
