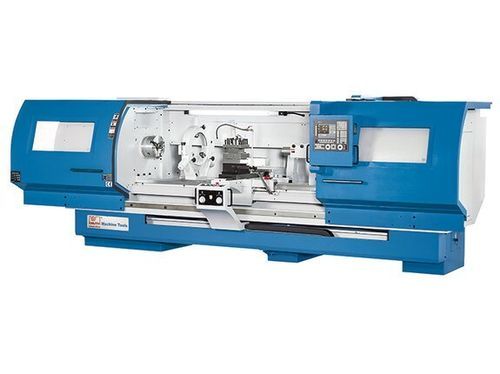

Torno CNC Forceturn 630.15

horizontal2 ejesde mesa plana

Resumen
El Forceturn 630.15 es un torno CNC de bancada plana con control por ciclos, diseñado para el mecanizado de piezas grandes y pesadas. La construcción robusta de bancada aporta rigidez y precisión para longitudes de pieza estándar hasta 1.600 mm (opciones hasta 5.000 mm). El control incorpora función Teach-in y dos volantes electrónicos permiten operación manual para ajustes y producción unitaria. Las opciones disponibles facilitan la adaptación a requisitos específicos de producción o mantenimiento.

Aspectos destacados

• Potente accionamiento principal para mecanizado pesado
• Cambiador de herramientas servoaccionado de 4 posiciones
• Dos volantes electrónicos para operación manual y puesta a punto rápida
• Programación por ciclos para producción en serie

Área de trabajo
Diámetro de giro sobre bancada: 670 mm
Ancho de bancada: 450 mm
Altura de centros: 335 mm
Diámetro de giro sobre carro: 400 mm
Longitud máxima de pieza (estándar): 1.600 mm

Recorridos
Recorrido eje X: 450 mm
Recorrido eje Z: 1.500 mm

Cabezal
Rango de velocidades: 27 1/min - 2.250 1/min
Montaje de husillo: D1-8
Diámetro interior del husillo: 85 mm

Alimentación rápida
Avance rápido eje X: 5.000 mm/min
Avance rápido eje Z: 5.000 mm/min

Herramientas
Número de estaciones de herramientas: 4 posiciones (servoaccionado)

Precisiones
Precisión de posicionamiento eje X: 0,015 mm
Precisión de posicionamiento eje Z: 0,015 mm
Repetibilidad eje X: 0,007 mm
Repetibilidad eje Z: 0,007 mm

Contrapunto
Cono de contrapunto: 5 MT
Diámetro del vástago del contrapunto: 105 mm
Recorrido del vástago del contrapunto: 170 mm

Potencia de accionamiento
Potencia del motor principal: 22 kW (15 kW continua)
Motor eje X: 2 kW
Motor eje Z: 3,6 kW
Consumo total de energía: 40 kVA

Medidas y pesos
Dimensiones (L x A x H): 4 m x 2,25 m x 2,25 m
Peso: 4.100 kg

Especificaciones técnicas

• Modelo: Forceturn 630.15
• Tipo de máquina: Torno CNC de bancada plana con control por ciclos
• Área de trabajo: Ø sobre bancada 670 mm; Ancho bancada 450 mm; Altura de centros 335 mm; Ø sobre carro 400 mm; Longitud máx. pieza 1.600 mm
• Recorridos: X 450 mm; Z 1.500 mm
• Cabezal: Rango 27–2.250 1/min; Montaje D1-8; Paso de husillo 85 mm
• Avances rápidos: X/Z 5.000 mm/min
• Herramientas: Cambiador servo 4 posiciones
• Precisión: Posicionamiento X/Z 0,015 mm; Repetibilidad X/Z 0,007 mm
• Contrapunto: Cono 5 MT; Ø vástago 105 mm; Recorrido 170 mm
• Potencia: Motor principal 22 kW (15 kW continua); X 2 kW; Z 3,6 kW; Total 40 kVA
• Dimensiones y peso: Huella aprox. 4 m x 2,25 m x 2,25 m; Peso ≈ 4.100 kg
• Características estándar: Control Fagor (Fagor 8058 Elite), 2 volantes electrónicos, sistema de refrigeración, lubricación central
