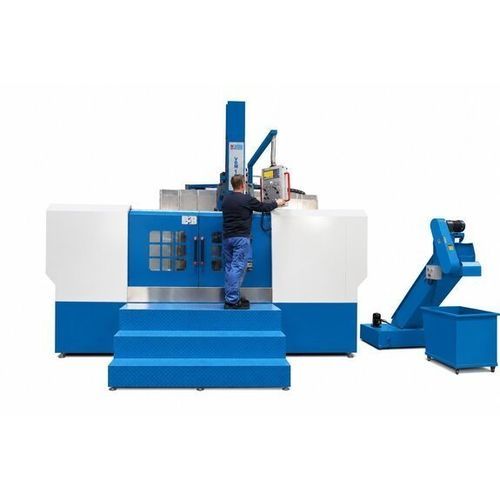

Torno convencional VDM 1600 S

vertical3 ejesbackgear

Overview
El VDM 1600 S es un torno vertical convencional diseñado para el mecanizado de piezas de gran diámetro y peso, con acceso y manipulación facilitados. Incorpora servomotor de alto par para el avance, bloqueo hidráulico de la traviesa y un accionamiento principal con reductora para trabajos de desbaste pesados. Está disponible un soporte lateral con avance independiente para trabajos de contorno exterior. Un indicador de posición de 3 ejes se suministra de serie para garantizar precisión.

Highlights

• Manipulación óptima con grúa y carretilla elevadora
• Control de avance infinitamente variable mediante servomotor
• Brazo vertical largo y robusto con guías templadas
• Soporte lateral con avance independiente para contornos exteriores
• Transmisión con reductora para alto par en el husillo

Working area
Diámetro de rotación (máx.): 1.600 mm
Diámetro de torneado — portaherramientas superior: 1.600 mm
Diámetro de torneado — portaherramientas lateral: 1.400 mm
Altura de mecanizado (máx.): 1.000 mm
Rango de giro portaherramientas superior: ± 30°
Longitud pieza (máx.): 1.000 mm
Peso pieza (máx.): 5.000 kg

Travels
Recorrido eje X1, soporte superior: 915 mm
Recorrido eje Z1, soporte superior: 800 mm
Recorrido eje W, traviesa: 650 mm
Recorrido eje X2, soporte lateral: 630 mm
Recorrido eje Z2, soporte lateral: 900 mm

Headstock
Rango de velocidad: 5 1/min - 160 1/min
Torsión husillo (máx.): 25.000 Nm
Diámetro mesa giratoria: 1.400 mm

Rapid feed
Avance rápido soporte superior: 1.800 mm/min
Avance rápido soporte lateral: 1.800 mm/min

Feed
Velocidad de avance eje X: 0,8 mm/min - 86 mm/min
Velocidad de avance eje Z: 0,8 mm/min - 86 mm/min
Velocidad de avance eje W: 440 mm/min

Tooling
Portaherramientas: 30 mm x 40 mm
Peso herramienta (máx.): 50 kg

Drive capacity
Potencia motor principal: 30 kW
Potencia motor eje X: 4,7 kW
Potencia motor eje Z: 4,7 kW

Measures and weights
Dimensiones (L x An x Al): 6,5 m x 4,2 m x 5 m
Peso: 12.500 kg

Technical specifications

• Modelo: VDM 1600 S
• Diámetro rotación máx.: 1.600 mm
• Altura de mecanizado máx.: 1.000 mm
• Peso pieza máx.: 5.000 kg
• Torsión husillo máx.: 25.000 Nm
• Motor principal: 30 kW
• Control de avance por servomotor (variación continua)
• Bloqueo hidráulico de la traviesa
• Soporte lateral con avance independiente (X2/Z2)
• Recorridos: X1 915 / Z1 800 / W 650 / X2 630 / Z2 900 mm
• Avance rápido soporte superior/lateral: 1.800 mm/min
