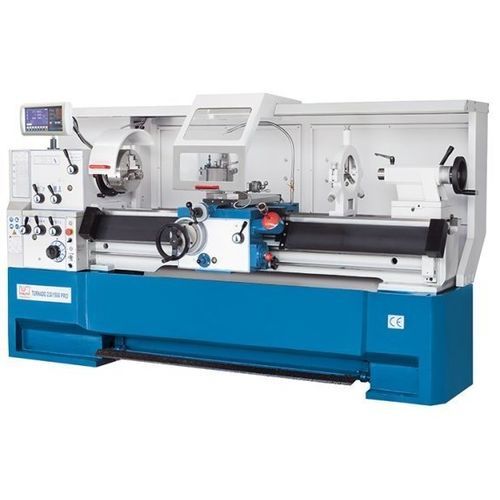

Torno convencional Turnado 230/1000 PRO

horizontal2 ejesuniversal

Descripción
La serie Turnado PRO actualiza el torno clásico con accionamientos y controles modernos para el torneado industrial. Los modelos PRO combinan un amplio rango de velocidades regulado por inversor, función de velocidad de corte constante y desplazamientos rápidos para un mecanizado manual y semiautomático eficiente de ejes, casquillos y piezas torneadas.

Puntos destacados

• Rango de velocidad infinitamente variable controlado por inversor
• Soporte con motor de avance rápido para posicionamiento ágil
• Equipo estándar amplio y guías ajustables
• Velocidad de corte constante (V‑constant) para acabado superficial uniforme

Detalles del producto

• Carenado ergonómico que integra mandos y funciones para facilitar la operación
• Bancada de fundición fuertemente nervada, cabezal rígido y bancada monobloque para estabilidad
• Puente extraíble que permite mecanizar piezas cortas de gran diámetro
• Contramarcha y control electrónico avanzado del husillo que aportan alto par y amplio rango de velocidades
• Rodamientos de husillo precargados y de alta precisión que garantizan concentricidad y capacidad de carga
• Todas las guías son ajustables; engranajes y ejes de transmisión templados y rectificados para funcionamiento silencioso
• El tabique funciona en baño de aceite para bajo mantenimiento; la lubricación centralizada en el soporte simplifica el mantenimiento
• Tope micrométrico de bancada que asegura alta repetibilidad en el eje Z
• Contrapunto ajustable lateralmente para torneado cónico
• Indicador X.Pos complementado con visualizador digital de velocidad y funciones auxiliares programables
• Velocidad de corte constante: la velocidad del husillo se ajusta automáticamente durante el desbaste frontal para mantener la velocidad de corte en el filo

Especificaciones técnicas
Área de trabajo
Distancia entre centros: 1000 mm
Altura de centros: 230 mm
Diámetro de torneado sobre bancada: 460 mm
Diámetro sobre puente: 690 mm
Diámetro sobre soporte: 274 mm
Longitud del puente: 155 mm
Ancho de bancada: 300 mm

Recorridos
Recorrido eje X: 285 mm
Recorrido eje Z1: 128 mm
Rango de oscilación portaherramientas: ± 52°

Cabezal
Rango de velocidad bajo: 30 1/min - 600 1/min
Rango de velocidad alto: 600 1/min - 3000 1/min
Diámetro del husillo: 58 mm
Montaje del husillo: Camlock D1-6
Conicidad del husillo: 6 MT

Alimentación
Alimentación eje X: 0,025 mm/rev - 1,384 mm/rev
Alimentación eje Z: 0,055 mm/rev - 3,061 mm/rev

Roscas
Rosca métrica: 0,1 mm - 14 mm
Rosca diametral: (50) 4-112 DP
Rosca módulo: 0,1 mm - 7 mm
Rosca Whitworth: (60) 2-112 TPI

Contrapunto
Diámetro del cono: 60 mm
Cono del contrapunto: MK 4
Recorrido del cono: 120 mm
Ajuste transversal: ± 13 mm

Potencia
Potencia motor principal: 7,5 kW

Medidas y pesos
Dimensiones (L x W x H): 2,2 m x 1,08 m x 1,57 m
Peso: 1720 kg

Características / especificaciones técnicas

• Modelo: Turnado 230/1000 PRO
• Tipo: Torno universal para torneado manual y semiautomático
• Función V-constant para mantener la velocidad de corte al repasar caras
• Puente extraíble para piezas cortas de gran diámetro
• Diámetro del husillo 58 mm, Camlock D1-6, cono 6 MT; velocidad hasta 3000 1/min
• Rangos de avance y roscado que cubren métrico, diametral, módulo y Whitworth
• Motor principal: 7,5 kW; dimensiones y peso adecuados para taller industrial
