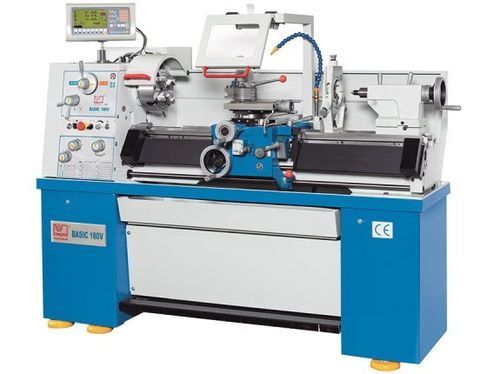

Torno convencional Basic 180 V

horizontal3 ejesCamlock D1-4

Descripción general
Basic 180 V es un torno paralelo pesado con una bancada de 206 mm y aproximadamente un 30 % más de peso total que máquinas comparables. Su bancada de hierro fundido con nervaduras mejora la rigidez y el amortiguamiento, permitiendo operaciones de corte más agresivas para aplicaciones industriales. Equipado con un inversor, el husillo alcanza hasta 3.000 rpm. La función de velocidad de corte constante mantiene una calidad de superficie uniforme al desbastar y al fresado frontal.

Puntos destacados

• Mayor anchura de bancada en su clase
• Función de velocidad de corte constante
• Alta velocidad de husillo y motor principal de 4 kW
• Amplio equipamiento de serie para uso versátil

Área de trabajo
Ancho entre centros: 1.000 mm
Diámetro de giro sobre bancada: 356 mm
Diámetro de giro sobre soporte: 220 mm
Ancho de bancada: 206 mm

Recorridos
Recorrido eje X: 178 mm
Recorrido eje Z1: 92 mm
Rango de oscilación del carro superior: ± 50°

Cabezal
Rango de velocidad alto: 550 1/min - 3.000 1/min
Rango de velocidad bajo: 30 1/min - 550 1/min
Montaje de husillo: Camlock D1-4
Diámetro interior del husillo: 38 mm
Cono del husillo: 5 MT

Alimentación
Alimentación eje X: 0,014 mm/U - 0,206 mm/U
Alimentación eje Z: 0,043 mm/U - 0,653 mm/U

Rosca
Rosca métrica: (37) 0,4 - 7 mm
Rosca Whitworth: (28) 4 - 56 TPI

Contrapunto
Diámetro del husillo del contrapunto: 45 mm
Cono del contrapunto: 3 MT
Recorrido del husillo del contrapunto: 120 mm
Ajuste transversal: ± 10 mm

Potencia de accionamiento
Potencia motor principal: 4 kW

Medidas y peso
Dimensiones (L x A x H): 1,95 m x 0,75 m x 1,55 m
Peso: 880 kg

Detalles del producto y características

• Bancada de fundición con nervaduras para rigidez y absorción de vibraciones
• Todas las guías endurecidas por inducción y rectificadas con precisión
• Cabezal con montaje D1-4 y orificio de 38 mm sobre rodamientos de rodillos cónicos ajustables
• Engranajes en acero Cr‑Ni, endurecidos, rectificados y lubricados en baño de aceite
• Contrapunto desplazable ±10 mm para torneado cónico
• Guías regulables mediante calzos cónicos
• Certificado de prueba conforme a DIN
• Indicador de posición de 3 ejes montado

Control y funciones de operación

• Indicador 3 ejes (X.pos 3.2 VC) con visualización de velocidad y funciones múltiples
• Resolución de las reglas ópticas: 0,005 mm (5 µm)
• Funciones básicas: encendido/apagado husillo, conversión unidades (pulgadas/mm), ABS/INC, visualización radio/diámetro, suma ejes Z1/Z2, calculadora, posicionamiento
• Funciones avanzadas: retención de posición con pantalla apagada, cálculo de círculos de taladro, ayuda para torneado cónico, referencia de medición de herramienta
• Velocidad de husillo infinitamente variable en 2 niveles de engranaje y función de velocidad de corte constante

Especificaciones

• Modelo: Basic 180 V
• Ancho de bancada: 206 mm
• Entre puntos: 1.000 mm
• Diámetro de giro sobre bancada: 356 mm
• Diámetro de giro sobre soporte: 220 mm
• Diámetro interior husillo: 38 mm (Camlock D1-4)
• Cono husillo: 5 MT
• Rango de velocidad husillo: 30 - 3.000 1/min
• Motor principal: 4 kW
• Avances: X 0,014 - 0,206 mm/U; Z 0,043 - 0,653 mm/U
• Roscas: métrica 0,4 - 7 mm (37 opciones); Whitworth 4 - 56 TPI (28 opciones)
• Contrapunto: Ø45 mm, recorrido 120 mm, ajuste ±10 mm
• Dimensiones: 1,95 m x 0,75 m x 1,55 m
• Peso: 880 kg
