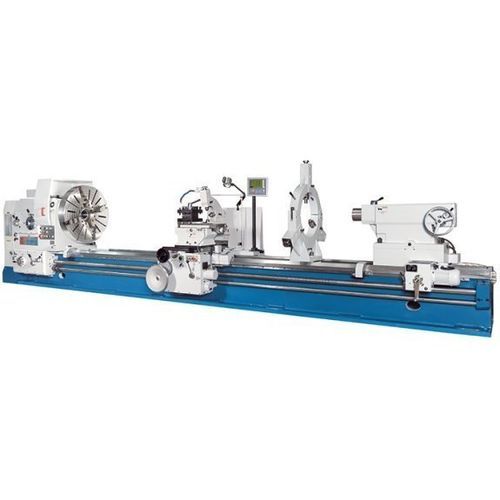

Torno convencional DL E Heavy 620/8000

horizontal3 ejes10 herramientas

Descripción
La serie de tornos DL E Heavy permite mecanizar grandes diámetros y largas piezas. Diseñada para el torneado convencional de piezas de hasta 8.000 mm de longitud y más de 1.600 mm de diámetro, la máquina dispone de una bancada ancha y fuertemente nervada capaz de soportar grandes cargas. Potentes motores accionan el husillo principal mediante un embrague multidisco de ajuste fino. El avance rápido en el contrapunto es efectivo en bancadas largas y la pesada contrapunta se acciona por motor.

Aspectos destacados

• Entre puntos hasta 8.000 mm
• Diámetro interior del husillo 130 mm
• Motor principal 22 kW
• Elevadas velocidades de avance en X y Z
• Incluye indicador de posición de 3 ejes montado

Especificaciones técnicas
Área de trabajo
Longitud pieza (máx.): 8.000 mm
Diámetro de giro sobre bancada: 1.250 mm
Diámetro de giro sobre contrapunto: 900 mm
Peso pieza (máx.): 6.000 kg
Ancho bancada: 755 mm
Peso máx. entre puntos: 6.000 kg
Peso máx. en mandril: 1.500 kg

Recorridos
Recorrido eje X: 630 mm
Recorrido eje Z: 7.800 mm
Recorrido eje Z1: 300 mm
Oscilación del carro superior: ± 180°

Cabezal
Revoluciones husillo (derecha): 3,15 1/min - 315 1/min
Revoluciones husillo (izq.): 4 1/min - 315 1/min
Diámetro interior del husillo: 130 mm
Montaje husillo: ISO A2-15

Avance rápido
Avance rápido X: 1.870 mm/min
Avance rápido Z: 3.740 mm/min

Avance
Avance X: 0,064 mm/U - 12 mm/U
Avance Z: 0,032 mm/U - 6 mm/U
Avance Z1: 0,016 mm/U - 3 mm/U

Roscas
Métrico: 1 mm - 120 mm
Diametral: (42) 30 - 1/4 DP
Módulo: 0,5 mm - 60 mm
Whitworth: (48) 0,5 - 60 TPI

Contrapunta
Diámetro del vástago: 160 mm
Conicidad del vástago: métrica 80
Recorrido del vástago: 300 mm
Ajuste transversal: ± 2,5 mm

Potencia de accionamiento
Potencia motor principal: 22 kW

Dimensiones y peso
Dimensiones (L x W x H): 11,1 m x 1,88 m x 1,92 m
Peso: 16.800 kg

Detalles del producto

• Motor 22 kW para elevada potencia de corte
• Cuerpo en hierro fundido con bancada nervada para minimizar vibraciones
• Guías templadas y rectificadas
• Embrague multidisco para transmisión del husillo
• Motor independiente para avances rápidos en X y Z
• Control joystick para avances X/Z montado en el contrapunto
• Posicionamiento motorizado de la contrapunta (modelos ≥ 3000 mm)
• Rodamientos de husillo sobredimensionados
• Incluye indicador de posición de 3 ejes montado
• Embrague de sobrecarga en el delantal

Indicador 3 ejes (funciones)

• Mayor precisión y menor tasa de errores
• Resolución: 0,01 / 0,005 mm
• Coordenadas conservadas al apagar la pantalla
• Cálculo de patrones de círculo de taladro y función calculadora
• Almacenamiento para 10 herramientas, conmutación radio/diámetro, conversión mm/pulgada
• Pantalla legible y teclado ergonómico

Equipamiento estándar

• Indicador 3 ejes X.Pos 3.2
• Plato cara 4 mordazas Ø 1000 mm (independiente, entregado con un juego de mordazas duras)
• Sistema de refrigerante
• Platina de apoyo 50-220 mm
• Platina de punta 50-590 mm
• Contrapunta motorizada
• Lámpara de trabajo LED
• Puntas centrales
• Manguito reductor
• Pernos de anclaje
• Engrasado central
• Herramientas de puesta en servicio
• Manual de instrucciones

Equipamiento opcional

• Platina de apoyo 220-630 mm
