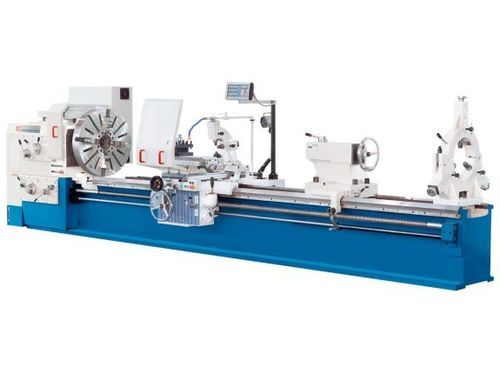

Torno convencional DL S 515/1500

horizontal3 ejesA2-11

Descripción
El DL S 515/1500 es un torno convencional destinado al mecanizado de piezas de gran diámetro y longitud. Adecuado para piezas hasta 1.500 mm (la serie ofrece variantes hasta 5.000 mm), cuenta con bancada monobloque ancha y fuertemente nervada para soportar grandes pesos de pieza y garantizar rigidez.

Aspectos destacados

• Entrecentros máximos en la serie hasta 5.000 mm
• Diámetro del husillo 100 mm (A2-11)
• Selección de velocidad del husillo en 4 pasos
• Altas velocidades de avance rápido en X y Z
• Incluye indicador de posición montado en 3 ejes

Funciones principales

• Bancada monobloque extra pesada y nervada para alta rigidez
• Guías endurecidas por inducción y rectificadas para precisión a largo plazo
• Plato de cabeza masiva con rodamientos de rodillos cónicos para estabilidad bajo carga
• Caja de cambios manual 4 velocidades + accionamiento con variador para ajuste preciso de rpm y alto par
• Embrague multidisco ajustable para arranque controlado del husillo
• Control tipo joystick para avances X y Z montado en el soporte
• Acoplamiento de sobrecarga regulable en el carro para proteger la mecánica de avance
• Portaherramientas y carro diseñados para fuerzas de corte elevadas

Pantalla / Indicador de posición

• Pantalla clara y fácil de leer
• Funciones orientadas al operador y disposición de teclado cómoda
• Resolución: 0,01 / 0,005 mm
• Coordenadas por defecto y mantenimiento de posición con la pantalla apagada
• Cálculo de patrones de círculo de orificios y función calculadora
• Almacenamiento para 10 herramientas; conmutador radio/diámetro; conversión mm/pulg.
• Visualización separada y en modo diferencial/cumulativo para Z0 (superior) y Z1 (carro)

Área de trabajo
Longitud pieza (máx.): 1.500 mm
Diámetro de giro sobre bancada: 1.000 mm
Diámetro de giro sobre soporte: 720 mm
Diámetro de giro sobre puente: 1.350 mm
Peso max. pieza: 4.000 kg
Longitud puente: 470 mm
Ancho bancada: 600 mm

Recorridos
Recorrido eje X: 520 mm
Recorrido eje Z: 1.200 mm
Recorrido eje Z1: 250 mm
Oscilación del carro superior: 90°

Husillo
Velocidad husillo: 5 1/min - 630 1/min
Diámetro interior husillo: 100 mm
Montaje husillo: A2-11

Alimentación rápida
Alimentación rápida X: 1.800 mm/min
Alimentación rápida Z: 3.640 mm/min

Avances
Velocidad avance X: 0,04 mm/min - 4,8 mm/min
Velocidad avance Z: 0,08 mm/min - 9,6 mm/min
Velocidad avance Z1: 0,02 mm/min - 2,4 mm/min

Herramientas
Dimensiones vástago herramienta: 32 mm x 32 mm

Roscado
Roscado métrico: (53) 1-120 mm
Roscado pulgadas: (49) 30 - 1/4
Roscado diametral: (56) 60-0,5 DP
Roscado módulo: (54) 0,5 - 60 mm

Contrapunta
Diámetro del cono de contrapunta: 120 mm
Cono contrapunta: 6 MT
Recorrido del cono: 250 mm

Potencia de accionamiento
Potencia motor principal: 22 kW
Potencia motor bomba refrigerante: 0,15 kW
Potencia motor avance: 1,1 kW
Consumo total de energía: 23 kVA

Dimensiones y peso
Dimensiones (L x An x Al): 3,65 m x 1,5 m x 1,6 m
Peso: 5.600 kg
