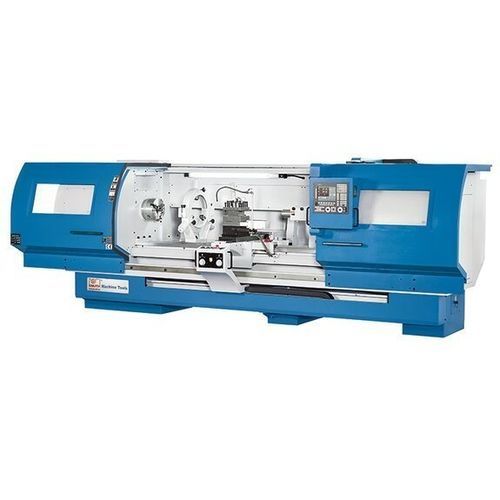

Torno CNC Forceturn 800.50

horizontal2 ejesde mesa plana

Descripción
La serie Forceturn 800.50 es una plataforma de torno CNC de gran capacidad diseñada para el mecanizado de piezas pesadas y largas hasta 5100 mm. La estructura de bancada plana y las guías sobredimensionadas endurecidas y rectificadas proporcionan rigidez y precisión elevadas. El control Fagor permite programación de ciclos intuitiva y función Teach-in; dos volantes electrónicos facilitan el ajuste manual y el posicionamiento fino. Las opciones configurables permiten adaptar la máquina a talleres de mantenimiento y a la producción de piezas unitarias.

Aspectos destacados

• Accionamiento principal potente para rectificado y corte pesado
• Cambiador de herramientas servoaccionado de 4 estaciones para cambios programados
• Dos volantes electrónicos para operación manual y puesta a punto
• Programación de ciclos y simulación gráfica para producción en serie

Diseño de la máquina / Características

• Guías grandes, endurecidas, rectificadas y recubiertas en la bancada para alta rigidez y precisión
• Accionamiento principal dimensionado para piezas de hasta aprox. 1700 kg
• Sistema de refrigeración de alto rendimiento y lubricación central automática incluidos
• Diámetro de husillo: variantes disponibles, 85 mm o 105 mm (modelo 800)
• Velocidades de husillo infinitamente variables, programables, con caja de cambios automática de 3 velocidades
• Potencias motor principales: 22 kW (pico) / 15 kW (continua)
• Cambiador de herramientas pesado automático de 4 estaciones con servomotor

Zona de trabajo
Diámetro de giro sobre bancada: 818 mm
Ancho de bancada: 450 mm
Altura de centros: 420 mm
Diámetro de giro sobre carro: 570 mm
Longitud máxima de la pieza: 5100 mm

Recorridos
Recorrido eje X: 450 mm
Recorrido eje Z: 5000 mm

Husillo
Rango de velocidades: 20 rpm – 1500 rpm
Montaje de husillo: A1-11
Diámetro interior del husillo: 105 mm

Avances rápidos
Avance rápido X: 5000 mm/min
Avance rápido Z: 5000 mm/min

Herramientas
Cantidad de estaciones de herramientas: 4 posiciones (cambiador servoaccionado)

Precisiones
Precisión de posicionamiento eje X: 0,015 mm
Precisión de posicionamiento eje Z: 0,03 mm
Repetibilidad eje X: 0,007 mm
Repetibilidad eje Z: 0,015 mm

Contrapunta
Cono contrapunta: MT5
Diámetro del vástago de contrapunta: 105 mm
Recorrido del vástago: 170 mm

Potencias
Potencia motor principal: 22 kW (15 kW continua)
Motor eje X: 2 kW
Motor eje Z: 3,6 kW
Consumo total de potencia: 40 kVA

Dimensiones y peso
Dimensiones (L x An x Al): 7,5 m x 2,25 m x 2,45 m
Peso: 8000 kg

Detalles adicionales

• Control Fagor con Profile Editor y simulación gráfica para un ajuste seguro
• Dos volantes electrónicos en el panel para puesta a punto manual rápida
• Equipamiento estándar: control Fagor 8058 Elite, mandril 3 mordazas Ø300 mm, sistema de refrigeración, lubricación central, lámpara de trabajo
• Interfaces: USB y unidad de mando basculante para transferencia de datos

Características / especificaciones técnicas

• Modelo: Forceturn 800.50
• Fabricante / Marca: KNUTH
• Diámetro sobre bancada: 818 mm
• Ancho de bancada: 450 mm
• Altura de centros: 420 mm
• Diámetro sobre carro: 570 mm
• Longitud máx. pieza: 5100 mm
• Recorrido X: 450 mm
• Recorrido Z: 5000 mm
• Rango de velocidades husillo: 20 – 1500 rpm
• Montaje husillo: A1-11
• Diámetro husillo: 105 mm
• Avances rápidos X/Z: 5000 mm/min
• Estaciones de herramienta: 4 (servo)
• Precisión posicionamiento X/Z: 0,015 mm / 0,03 mm
• Repetibilidad X/Z: 0,007 mm / 0,015 mm
• Contrapunta: MT5 / Ø 105 mm / recorrido 170 mm
• Potencia principal: 22 kW (15 kW continua)
• Consumo total: 40 kVA
• Dimensiones (L x An x Al): 7,5 m x 2,25 m x 2,45 m
• Peso: 8000 kg
