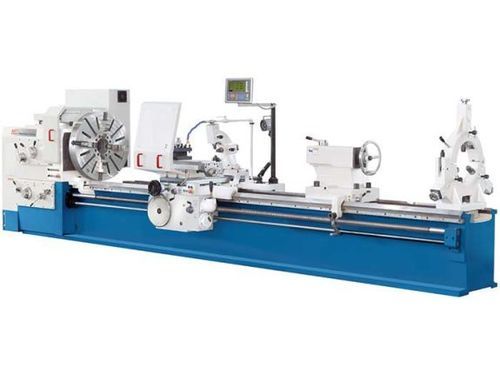

Torno convencional DL S 515/3000

horizontal3 ejesde mesa plana

Descripción
El DL S 515/3000 es un torno convencional de servicio pesado diseñado para torneado de gran diámetro y piezas de gran longitud. Permite el mecanizado de piezas hasta 3.000 mm de longitud y un diámetro de giro sobre bancada de hasta 1.000 mm. La bancada ancha y fuertemente nervada en construcción monobloque soporta cargas elevadas garantizando rigidez y precisión a largo plazo.

Puntos destacados

• Longitud máx. de pieza: 3.000 mm
• Diámetro interior del husillo: 100 mm
• Motor principal: 22 kW
• Velocidad del husillo ajustable en 4 pasos
• Avance rápido en ejes X y Z
• Incluye indicador de posición de 3 ejes montado

Detalles del producto

• Bancada extra pesada y ancha en construcción monobloque con nervado profundo
• Guías endurecidas por inducción y rectificadas para precisión y mínimo desgaste
• Cabezal de gran masa con rodamiento de rodillos cónicos y montaje A2-11
• Caja de cambios manual de 4 velocidades combinada con regulación por variador para ajuste preciso de rpm y alto par
• Joystick de control de avances X/Z montado en el soporte
• Embrague de sobrecarga ajustable en el carro para proteger la mecánica de avance
• Soporte y carro superior dimensionados para altas fuerzas de corte
• Amplio espectro de roscas: diametral, pulgada, módulo y métrica

Equipo estándar

• Indicador de posición 3 ejes X.Pos 3.2
• Plato de cara 4 mordazas independiente Ø 1000 mm (con juego de mordazas duras)
• Portaherramientas 4 estaciones (sección 45×45)
• Plato fijo 50–470 mm
• Plato seguidor 30–120 mm
• Puntas vivas/muertas y casquillo reductor
• Cubierta del plato con interbloqueo
• Protector para el torreta
• Sistema de refrigeración, pernos de cimentación, lámpara de trabajo
• Herramientas de operación y manual

Especificaciones técnicas
Área de trabajo
Longitud pieza (máx.): 3.000 mm
Diámetro sobre bancada: 1.000 mm
Diámetro sobre soporte: 720 mm
Diámetro sobre puente de separación: 1.350 mm
Peso pieza (máx.): 4.000 kg
Longitud puente: 470 mm
Ancho bancada: 600 mm

Recorridos
Recorrido eje X: 520 mm
Recorrido eje Z: 2.700 mm
Recorrido eje Z1: 250 mm
Rango de oscilación carro superior: 90°

Cabezal
Velocidad husillo: 5 1/min - 630 1/min
Diámetro int. husillo: 100 mm
Montaje husillo: A2-11

Alimentación rápida
Alimentación rápida X: 1.800 mm/min
Alimentación rápida Z: 3.640 mm/min

Avance
Velocidad avance X: 0,04 mm/min - 4,8 mm/min
Velocidad avance Z: 0,08 mm/min - 9,6 mm/min
Velocidad avance Z1: 0,02 mm/min - 2,4 mm/min

Herramientas
Dimensiones cola de herramienta: 32 mm x 32 mm

Roscas
Roscas métricas: (53) 1-120 mm
Roscas en pulgadas: (49) 30 - 1/4
Roscas diametrales: (56) 60-0,5 DP
Roscas módulo: (54) 0,5 - 60 mm

Contra-punta
Diámetro lintera contrapunta: 120 mm
Cono contrapunta: 6 MT
Recorrido contrapunta: 250 mm

Potencia
Motor principal: 22 kW
Motor bomba refrigerante: 0,15 kW
Motor avance: 1,1 kW
Consumo total: 23 kVA

Medidas y pesos
Dimensiones (L x An x Al): 5,15 m x 1,5 m x 1,6 m
Peso: 6.800 kg

Características principales / resumen

• Modelo: DL S 515/3000
• Tipo: Torno de servicio pesado
• Longitud pieza máx.: 3.000 mm
• Diámetro sobre bancada: 1.000 mm
• Passaje de husillo: 100 mm
• Velocidades husillo: 5 – 630 1/min (4 pasos)
• Motor principal: 22 kW
• Avances rápidos X/Z: 1.800 / 3.640 mm/min
• Peso máquina: 6.800 kg
