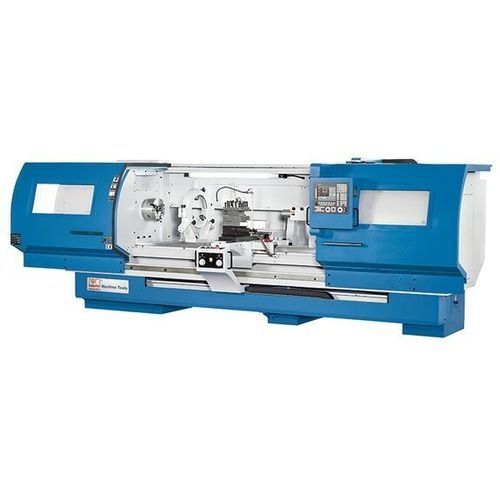

Torno CNC Forceturn 800.30

horizontal2 ejesde mesa plana

Descripción
El Forceturn 800.30 es un torno CNC de bancada plana con control por ciclos, concebido para el mecanizado de piezas largas y pesadas. Su bancada rígida y las opciones de husillo lo hacen adecuado para departamentos de mantenimiento, producción de piezas únicas y series pequeñas (longitud estándar 3.100 mm). El mando es intuitivo e incluye funciones Teach-in y dos volantes electrónicos para operación manual fina.

Aspectos destacados

• Potente accionamiento principal para mecanizados exigentes
• Cambiador de herramientas servoaccionado de 4 estaciones
• Dos volantes electrónicos para ajuste manual y posicionamiento fino
• Programación por ciclos con editor de perfil y simulación gráfica

Diseño de la máquina

• Guias grandes endurecidas, rectificadas y con revestimiento para alta rigidez y precisión
• Diseñada para piezas pesadas (hasta aprox. 1.700 kg según configuración)
• Sistema de refrigeración de alto rendimiento y lubricación central automática de serie
• Diámetro de husillo: 85 mm (modelo 630) o 105 mm (modelo 800)

Husillo / Accionamiento

• Velocidades de husillo infinitamente variables y programables con caja de cambios automática de 3 niveles
• Potencia motor principal: 22 kW (15 kW continuo) según configuración

Cambiador de herramientas

• Cambiador automático pesado de 4 estaciones con servomotor para cambios programados

Control y operación

• Control Fagor (opción: Fagor 8058 Elite) con programación por ciclos y simulación gráfica
• Dos ruedas manuales electrónicas en el panel para puesta a punto rápida y operaciones manuales
• Interfaces para transferencia de programas y comunicación externa

Equipamiento estándar (selección)

• Control Fagor 8058 Elite (según configuración)
• 2 volantes electrónicos
• Caja de cambios automática 3 pasos
• Cambiador 4 estaciones servo
• Mandril 3 mordazas Ø 300 mm
• Contrapunta
• Sistema de refrigeración
• Lubricación central
• Lámpara de trabajo y herramientas de servicio

Accesorios opcionales (ejemplos)

• Transportador de virutas tipo cadena
• Revolver Sauter 8 estaciones VDI 40 hidráulico-servo
• Mangas de reducción, puntos vivos
• Juegos de herramientas y de plaquitas

Características / especificaciones técnicas

• Área de trabajo: Diámetro sobre bancada: 818 mm; Ancho de bancada: 450 mm; Altura de centros: 420 mm; Diámetro sobre carro: 570 mm; Longitud máxima pieza: 3.100 mm
• Recorridos: Recorrido X: 450 mm; Recorrido Z: 3.000 mm
• Cabezal: Rango de velocidad: 20 1/min – 1.500 1/min; Montaje husillo: A1-11; Paso husillo: 105 mm
• Avances rápidos: X: 5.000 mm/min; Z: 5.000 mm/min
• Herramientas: Número de estaciones: 4
• Precisión: Posicionamiento X: 0,015 mm; Posicionamiento Z: 0,02 mm; Repetibilidad X: 0,007 mm; Repetibilidad Z: 0,01 mm
• Contrapunta: Cono: MT 5; Diámetro cóncavo: 105 mm; Carrera: 170 mm
• Potencia: Motor principal: 22 kW (15 kW contínuo); Motor X: 2 kW; Motor Z: 3,6 kW; Consumo total: 40 kVA
• Dimensiones y peso: Dimensiones (L x W x H): 5,5 m x 2,25 m x 2,25 m; Peso: ≈6.000 kg
• Familia / Serie: Serie Forceturn — tornos de bancada plana con control por ciclos para piezas pesadas y largas
• Marca: KNUTH
