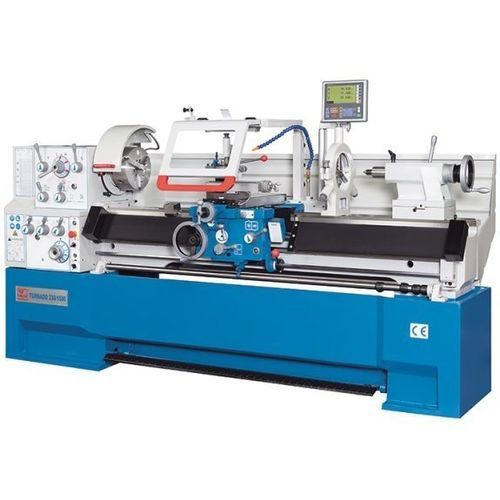

Torno convencional Turnado 230/1500

horizontal3 ejesCamlock D1-6

Descripción
La serie Turnado es la versión moderna del torno convencional, diseñada para talleres y producción en pequeña serie. Estas máquinas combinan bancada monobloque de fundición, motor principal potente y amplia posibilidad de accesorios. El equipo de serie incluye indicador de posición 3 ejes y sistema de portaherramientas de cambio rápido; una gama amplia de accesorios permite adaptar la máquina a tareas productivas específicas.

Puntos destacados

• Diseño clásico y rígido con bancada maciza de fundición
• Altura de centros 230 mm y diámetro de giro sobre bancada 460 mm
• Longitud máxima de pieza 1.500 mm y puente extraíble para grandes diámetros
• Indicador de posición 3 ejes y topes longitudinales regulables
• Amplio paquete de equipamiento estándar

Especificaciones técnicas (tabla)
Área de trabajo
Longitud máx. de la pieza: 1.500 mm
Diámetro de giro sobre la bancada: 460 mm
Diámetro de giro sobre el portaherramientas: 274 mm
Diámetro de giro sobre puente: 690 mm
Longitud del puente: 155 mm
Ancho de bancada: 300 mm
Altura de centros: 230 mm

Detalles
Equipamiento: indicador de posición

Recorridos
Recorrido eje X: 285 mm
Recorrido eje Z1: 128 mm
Rango de oscilación del carro superior: ± 52°

Cabezal
Velocidades de husillo: (12) 25 - 2.000 1/min
Diámetro interior del husillo: 58 mm
Montaje de husillo: Camlock D1-6
Cono de husillo: 6 MT

Alimentación
Alimentación eje X: 0,014 mm/U - 0,784 mm/U
Alimentación eje Z: 0,031 mm/U - 1,7 mm/U

Roscado
Roscado métrico: 0,1 mm - 14 mm
Diametral: (50) 4-112 DP
Módulo: 0,1 mm - 7 mm
Whitworth: (60) 2-112 TPI

Cabeza móvil
Diámetro del husillo hueco de contrapunto: 60 mm
Cono de contrapunto: 4 MT
Recorrido del husillo hueco: 120 mm
Ajuste transversal: ± 13 mm

Potencia
Potencia motor principal: 5,5 kW

Dimensiones y peso
Dimensiones (largo x ancho x alto): 2,75 m x 1,08 m x 1,34 m
Peso: 1.970 kg

Detalles del producto

• Bancada: Bancada fuertemente nervada en fundición monobloque, cabezal rígido y soporte macizo que proporcionan una base estable y precisión duradera. Puente extraíble para piezas cortas de gran diámetro.
• Cabezal / engranaje de avance: Reductor multietapas y engranajes templados y rectificados en baño de aceite para alto par y fiabilidad. Gran paso de husillo para árboles y tubos; mandriles y plato incluidos como estándar. Panel de control ergonómico en el cabezal.
• Portaherramientas: Diseño extra ancho para soportar altas fuerzas de corte. Controles de avance con enclavamiento de seguridad, tope micrométrico, embrague deslizante para avance automático y lubricación centralizada.
• Contrapunta: Caña con graduación clara y larga carrera para taladrado y centrado exigente; ajuste lateral para ejes cónicos.
• Accesorios (serie): Pedal de freno, protector trasero, iluminación LED integrada, sistema de cambio rápido de herramientas con cartucho, lunetas fija y móvil, indicador de posición de última generación, sistema de refrigeración y juego de herramientas.

características / especificaciones técnicas

• Modelo: Turnado 230/1500
• Longitud máxima de pieza: 1.500 mm
• Diámetro sobre bancada: 460 mm
• Diámetro sobre portaherramientas: 274 mm
• Altura de centros: 230 mm
• Velocidades husillo: (12) 25 - 2.000 1/min
• Diámetro interior husillo: 58 mm
• Montaje husillo: Camlock D1-6
• Cono: 6 MT
• Motor principal: 5,5 kW
• Dimensiones (L×W×H): 2,75 m × 1,08 m × 1,34 m
• Peso: 1.970 kg
