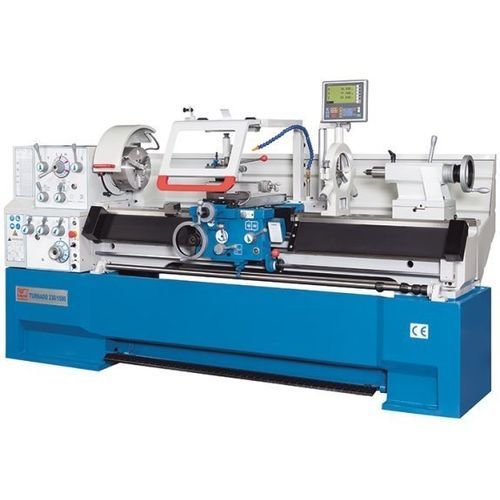

Torno convencional Turnado 230/1000

horizontal3 ejesuniversal

Descripción
El Turnado 230/1000 es un torno universal convencional para operaciones de torneado, taladrado y roscado. Incorpora un bancada de fundición monobloque, indicador de posición 3 ejes y un amplio orificio de husillo para ejes y tubos. Se suministra con un paquete de equipamiento de serie que cubre las necesidades habituales de taller.

Aspectos destacados

• Torno universal con altura de centros 230 mm y entre-puntas 1.000 mm
• Bancada monobloque de fundición con guías prismáticas templadas y rectificadas
• Indicador de posición 3 ejes en modos absoluto e incremental
• Diámetro interior del husillo 58 mm y montaje Camlock D1-6
• Motor 5,5 kW; rango de velocidades 25–2.000 1/min

Bancada

• Bancada fuertemente nervada y base monobloque de fundición que proporcionan una base estable para mecanizados precisos
• Puente desmontable para trabajar piezas cortas de gran diámetro
• Guías prismáticas templadas y rectificadas para precisión duradera

Cabezal / engranaje de avance

• Caja de cambios de varias relaciones y motor principal de 5,5 kW para el par necesario en una amplia gama de velocidades
• Engranajes y ejes templados y rectificados, en baño de aceite cerrado
• Gran orificio de husillo y apoyo de husillo para estabilidad bajo cargas radiales/axiales
• Equipamiento de serie: plato de 3 mordazas (mordazas duras reversibles), plato de 4 mordazas independiente y placa frontal
• Engranaje de alimentación con numerosos pasos de rosca métricos y Whitworth

Support y accesorios

• Diseño del carro extra ancho para soportar altas fuerzas de corte
• Palanca de selección de avances y tuerca del delantal con enclavamiento de seguridad automático
• Tope de husillo con cuatro levas ajustables para parada automática del avance longitudinal
• Topes micrométricos y posiciones preajustadas para procesos repetitivos
• Engrasado centralizado en el carro que suministra todas las guías
• Gran tapa de seguridad basculante en el carro para protección y limpieza del área de trabajo

Contrapunta

• Caña con escala legible y recorrido de 120 mm para taladrados profundos y centrados
• Ajuste lateral ±13 mm para ejes cónicos entre puntos

Accesorios (serie)

• Pedal de freno y gran protector antisalpicaduras trasero
• Luz LED integrada en la cubierta del carro
• Sistema de portaherramientas de cambio rápido con cartucho
• Luneta fija y luneta móvil para piezas largas
• Sistema de refrigeración y conjunto de herramientas básicas incluidos
• Indicador de posición 3 ejes de última generación incluido de serie

Especificaciones técnicas

• Área de trabajo: longitud máx. pieza 1.000 mm; Ø sobre bancada 460 mm; Ø sobre carro 274 mm; Ø sobre puente 690 mm; longitud puente 155 mm; ancho bancada 300 mm; altura de centros 230 mm
• Recorridos: eje X 285 mm; eje Z1 128 mm; inclinación contrapunta ±52°
• Cabezal: velocidades husillo (12) 25–2.000 1/min; diámetro interior husillo 58 mm; montaje Camlock D1-6; cono husillo 6 MT
• Avances: X 0,014–0,784 mm/rev; Z 0,031–1,7 mm/rev
• Roscado: métrico 0,1–14 mm; diametral (50) 4–112 DP; módulo 0,1–7 mm; Whitworth (60) 2–112 TPI
• Contrapunta: diámetro caña 60 mm; cono 4 MT; recorrido caña 120 mm; desplazamiento ±13 mm
• Transmisión: motor principal 5,5 kW
• Dimensiones y peso: 2,2 m x 1,08 m x 1,34 m (L x A x H); peso 1.720 kg
