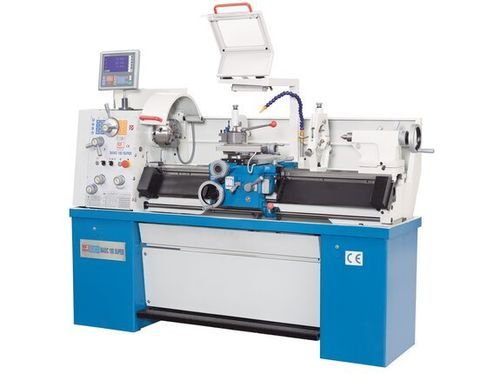

Torno convencional Basic 180 Super

horizontal2 ejesCamlock D1-4

Descripción
El Basic 180 Super de KNUTH es el torno mecánico convencional de mayor tamaño de la gama, concebido para tareas industriales donde la rigidez y la estabilidad son determinantes. La bancada de 206 mm de anchura y la mayor masa de la máquina mejoran el amortiguado de vibraciones y la calidad del mecanizado. Se suministra con indicador de posición de 3 ejes, porta‑herramientas de cambio rápido y un amplio equipo de serie.

Puntos destacados

• Bancada de fundición ancha y fuertemente nervada para alta estabilidad
• Construcción rígida que minimiza vibraciones en cortes intensos
• Motor principal 2,4 kW para operaciones exigentes
• Amplio equipamiento de serie para aplicaciones industriales

Detalles del producto

• Bancada de hierro fundido con nervaduras profundas; ancho 206 mm
• Todas las guías endurecidas por inducción y rectificadas
• Cabezal con montaje Camlock D1‑4; paso de husillo Ø 38 mm; husillo apoyado en 2 rodamientos cónicos regulables
• Engranajes en acero Cr‑Ni, endurecidos, rectificados y lubricados en baño de aceite
• Contrapunta desplazable ±10 mm para torneado cónico
• Accionamiento principal 2,4 kW integrado en el bastidor
• Guías ajustables mediante cuñas cónicas
• Certificado de prueba según DIN
• Incluye indicador de posición 3 ejes X.Pos 3.2 (montado)

Equipo estándar (selección)

• Indicador de posición 3 ejes X.Pos 3.2 (montado)
• Cabeza de portaherramientas de cambio rápido y portaherramientas rápidos (tipos WE)
• Mandril de 3 mordazas Ø160 mm (autocentrante)
• Mandril de 4 mordazas Ø200 mm
• Plato de sujeción Ø320 mm
• Lunetas fija y móvil
• Sistema de refrigeración y bandeja de virutas
• Tope micrométrico y calibrador de roscas
• Manguitos reductores, centros fijos y giratorios, protecciones
• Protección de mandril con enclavamiento, pedal de freno, luz de trabajo
• Manual de uso y caja de herramientas

Tablas técnicas (datos clave)
Área de trabajo
Distancia entre centros: 1.000 mm
Diámetro de giro sobre bancada: 356 mm
Diámetro sobre carro: 220 mm
Ancho de bancada: 206 mm

Recorridos
Recorrido eje X: 178 mm
Recorrido eje Z1: 92 mm
Ángulo de oscilación del carro superior: ± 50°

Cabezal
Velocidad de husillo: 45 1/min - 1.800 1/min
Diámetro de paso del husillo: 38 mm
Montaje del husillo: Camlock D1‑4
Cono de husillo: 5 MT

Avances
Avance eje X: 0,015 mm/U - 0,22 mm/U
Avance eje Z: 0,043 mm/U - 0,653 mm/U

Roscado
Roscado métrico: (37) 0,4 - 7 mm
Roscado Whitworth: (28) 4 - 56 TPI

Contrapunta
Diámetro del husillo de contrapunta: 45 mm
Cono contrapunta: 3 MT
Recorrido husillo contrapunta: 120 mm
Ajuste transversal: ± 10 mm

Potencia
Potencia motor principal: 2,4 kW

Medidas y pesos
Dimensiones (L x W x H): 1,95 m x 0,75 m x 1,55 m
Peso: 880 kg

Especificaciones

• Modelo: Basic 180 Super
• Suministrado de serie: indicador 3 ejes, sistema de cambio rápido, refrigeración, protecciones, lunetas, mandriles y herramienta básica
