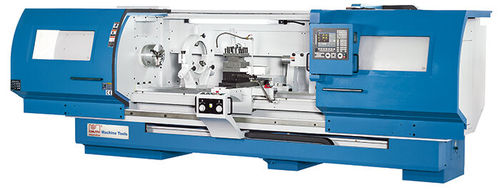

Torno CNC Forceturn 800.15

horizontal2 ejesde mesa plana

Descripción
La serie Forceturn ofrece un torno CNC de bancada plana para mecanizar piezas grandes y pesadas de hasta 5 000 mm de longitud. La bancada robusta y las guías sobredimensionadas, endurecidas y rectificadas proporcionan rigidez y precisión en operaciones de torneado exigentes. El control Fagor, fácil de usar, incluye función Teach-in y programación por ciclos; dos volantes electrónicos permiten posicionado manual y puesta a punto rápida. Las opciones disponibles permiten adaptar la máquina a departamentos de mantenimiento, producción de piezas únicas o pequeñas series.

Aspectos destacados

• Potente accionamiento principal para mecanizado pesado
• Cambiador de herramientas servoaccionado de 4 estaciones
• Dos volantes electrónicos para operación manual y ajuste
• Programación de ciclos y simulación gráfica para producción en serie

Diseño de la máquina

• Bancada plana con guías sobredimensionadas, endurecidas, rectificadas y contrarevestidas para alta rigidez
• Accionamiento principal capaz de manejar piezas hasta 1,7 t (según versión)
• Sistema de refrigeración de alto rendimiento y lubricación central automática de serie
• Diámetro del husillo: 85 mm (modelos 630) o 105 mm (modelos 800)

Husillo y engranaje principal

• Velocidades de husillo infinitamente variables y programables con caja de cambios automática de 3 marchas
• Opciones de potencia del motor principal: 15 kW (continuo) / 22 kW (pico)

Cambiador de herramientas

• Cambiador automático robusto de 4 estaciones con servomotor para cambios programados

Controles y manejo

• Control Fagor con programación por ciclos intuitiva y Profile Editor para series y piezas únicas
• Simulación gráfica para verificación y seguridad en el ajuste
• Unidad de control compacta con dos volantes electrónicos para operación manual y puesta a punto rápida

Especificaciones técnicas

• Diámetro de giro sobre bancada: 818 mm; Ancho de bancada: 450 mm; Altura de centros: 420 mm; Ø sobre carro: 570 mm; Longitud máx. de pieza: 1 600 mm
• Recorridos: Eje X: 450 mm; Eje Z: 1 500 mm
• Cabezal: Rango de velocidades: 20 - 1 500 rpm; Montaje de husillo: A1-11; Diámetro interior del husillo: 105 mm
• Avances rápidos: Ejes X/Z: 5 000 mm/min
• Herramientas: Número de estaciones: 4 posiciones
• Precisión: Posicionamiento X/Z: 0,015 mm; Repetibilidad X/Z: 0,007 mm
• Contrapunto: Cono: 5 MT; Diámetro del husillo hueco: 105 mm; Carrera del husillo hueco: 170 mm
• Potencia: Motor principal (clasificación): 22 kW; Carga continua: 15 kW; Motor X: 2 kW; Motor Z: 3,6 kW; Consumo total: 40 kVA
• Medidas y peso: (L x W x H): 4 m x 2,25 m x 2,25 m; Peso: 4 500 kg
