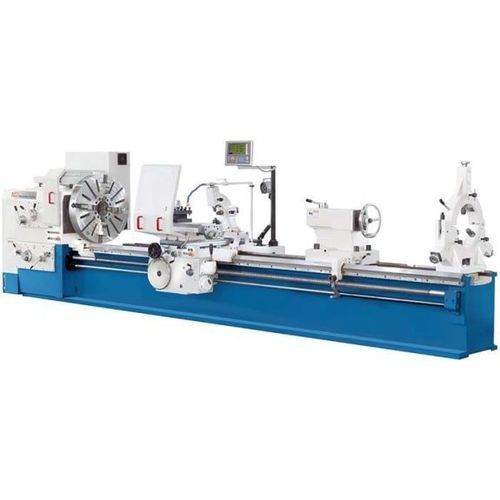

Torno convencional DL S 515/5000

horizontal3 ejesde mesa plana

Descripción
El DL S 515/5000 es un torno convencional de gran capacidad, diseñado para el torneado de piezas de gran diámetro y longitud. Puede aceptar piezas de hasta 5.000 mm entre puntos y grandes diámetros gracias a una bancada monobloque ancha y muy nervada y a una cabezal robusto. El embrague de discos múltiples y la caja de cambios manual de 4 velocidades con control por frecuencia permiten controlar el arranque del husillo y ajustar el par para operaciones pesadas.

Puntos destacados

• Entre ejes máximo: 5.000 mm
• Diámetro del husillo: 100 mm (A2-11)
• Motor principal: 22 kW
• Velocidades del husillo en 4 pasos
• Avances rápidos en ejes X y Z
• Indicador de posición de 3 ejes montado

Características principales (detalles)

• Bancada extra ancha y pesada con nervaduras profundas en construcción monobloque para alta capacidad de carga
• Guías endurecidas por inducción y rectificadas para precisión a largo plazo y mínimo desgaste
• Cabezal robusto con husillo principal de alta precisión en rodamientos de rodillos cónicos para gran estabilidad
• Caja de 4 velocidades manual combinada con control por frecuencia y motor potente para alto par
• Mando tipo joystick para avances X y Z montado en el soporte
• Embrague de sobrecarga regulable en el delantal para proteger la mecánica de avance
• Avance rápido en X y Z para posicionamiento rápido del soporte
• Soporte y carro superior dimensionados para altas fuerzas de corte
• Funciones de pantalla: lectura separada y diferencial/acumulativa para Z0 y Z1; resolución 0,01 / 0,005 mm; almacenamiento para 10 herramientas; conmutación radio/diámetro; conversión mm/pulgadas; cálculo de patrón de agujeros; calculadora

Área de trabajo
Longitud pieza (máx.): 5.000 mm
Diámetro de torneado sobre bancada: 1.000 mm
Diámetro sobre soporte: 720 mm
Diámetro sobre puente: 1.350 mm
Peso pieza (máx.): 4.000 kg
Longitud puente: 470 mm
Ancho bancada: 600 mm

Recorridos
Recorrido eje X: 520 mm
Recorrido eje Z: 4.700 mm
Recorrido eje Z1: 250 mm
Oscilación del carro superior: 90°

Cabezal
Rango de velocidad del husillo: 5 1/min - 630 1/min
Diámetro interior del husillo: 100 mm
Montaje del husillo: A2-11

Avance rápido
Avance rápido X: 1.800 mm/min
Avance rápido Z: 3.640 mm/min

Alimentación
Velocidad de avance X: 0,04 mm/min - 4,8 mm/min
Velocidad de avance Z: 0,08 mm/min - 9,6 mm/min
Velocidad de avance Z1: 0,02 mm/min - 2,4 mm/min

Portaherramientas
Dimensiones vástago de herramienta: 32 mm x 32 mm

Roscas
Roscas métricas: (53) 1 - 120 mm
Roscas en pulgadas: (49) 30 - 1/4
Roscas diametrales: (56) 60 - 0,5 DP
Roscas módulo: (54) 0,5 - 60 mm

Contrapunta
Diámetro del eje hueco contrapunta: 120 mm
Conicidad contrapunta: 6 MT
Recorrido del eje hueco: 250 mm

Potencia
Motor principal: 22 kW
Motor bomba refrigeración: 0,15 kW
Motor avances: 1,1 kW
Consumo total: 23 kVA

Medidas y pesos
Dimensiones (L x W x H): 7,15 m x 1,5 m x 1,6 m
Peso: 9.500 kg

Especificaciones técnicas (extracto)

• Modelo: DL S 515/5000
• Longitud pieza máx.: 5.000 mm
• Diámetro de torneado sobre bancada: 1.000 mm
• Diámetro sobre soporte: 720 mm
• Paso de husillo: 100 mm
• Motor principal: 22 kW
• Avances rápidos X/Z: 1.800 / 3.640 mm/min
• Rango velocidad husillo: 5 - 630 1/min
• Peso máquina: 9.500 kg
