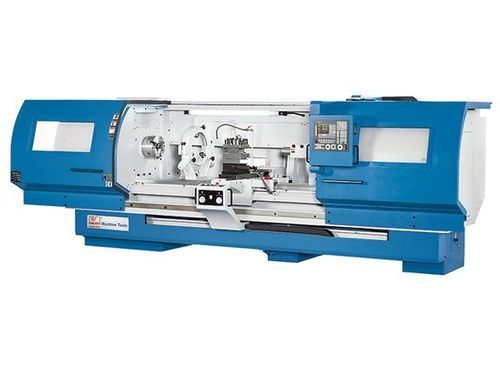

Torno CNC Forceturn 630.50

horizontal2 ejesde mesa plana

Descripción
El Forceturn 630.50 es un torno CNC de bancada plana diseñado para mecanizar piezas largas y pesadas. La bancada plana con guías endurecidas y rectificadas proporciona precisión de torneado para piezas de hasta 5.100 mm de longitud. El control incluye función Teach-in y dos volantes electrónicos para el ajuste manual y el posicionamiento fino. Diferentes opciones permiten configurar la máquina para tareas de mantenimiento o producción de piezas únicas.

Aspectos destacados

• Potente accionamiento principal para mecanizado pesado
• Cambiador de herramientas servo de 4 estaciones
• Dos volantes electrónicos para operación manual y puesta a punto
• Programación de ciclos con simulación gráfica y editor de perfiles

Área de trabajo

• Diámetro de giro sobre bancada: 670 mm
• Ancho de bancada: 450 mm
• Altura de centros: 335 mm
• Diámetro de giro sobre soporte: 400 mm
• Longitud pieza (máx.): 5.100 mm

Recorridos

• Recorrido eje X: 450 mm
• Recorrido eje Z: 5.000 mm

Cabezal

• Rango de velocidad: 27 1/min - 2.250 1/min
• Montaje de husillo: D1-8
• Diámetro interior del husillo: 85 mm

Avance rápido

• Avance rápido eje X: 5.000 mm/min
• Avance rápido eje Z: 5.000 mm/min

Herramientas

• Cantidad de estaciones de herramienta: 4 posiciones (cambiador servo)

Precisiones

• Precisión de posicionamiento eje X: 0,015 mm
• Precisión de posicionamiento eje Z: 0,03 mm
• Repetibilidad eje X: 0,007 mm
• Repetibilidad eje Z: 0,015 mm

Contrapunta

• Cono contrapunta: 5 MT
• Diámetro del vástago: 105 mm
• Recorrido del vástago: 170 mm

Potencias

• Potencia motor principal: 22 kW (15 kW continua)
• Potencia motor eje X: 2 kW
• Potencia motor eje Z: 3,6 kW
• Consumo total de energía: 40 kVA

Medidas y pesos

• Dimensiones (L x A x H): 7,5 m x 2,25 m x 2,45 m
• Peso: 7.600 kg

Diseño y opciones (resumen)

• Guías endurecidas, rectificadas y revestidas sobre bancada maciza para precisión con piezas pesadas
• Husillo programable con cambio automático de 3 marchas
• Control Fagor (p. ej. Fagor 8058 Elite) con programación de ciclos y simulación gráfica
• Dos volantes electrónicos en el panel para operación manual
• Cambiador automático de herramientas 4 posiciones servoaccionado
• Sistema de refrigeración de alto rendimiento y lubricación central automática incluidos
• Opciones: lunetas, transportador de virutas, torreta servo (VDI), mandriles adicionales, variantes de contrapunta

Especificaciones técnicas

• Modelo: Forceturn 630.50
• Diámetro sobre bancada: 670 mm
• Longitud máx. pieza: 5.100 mm
• Diámetro paso de husillo: 85 mm
• Rango de velocidad husillo: 27 – 2.250 1/min
• Potencia principal: 22 kW (15 kW continua)
• Recorrido X: 450 mm; Recorrido Z: 5.000 mm
• Avance rápido: 5.000 mm/min (X y Z)
• Cambiador de herramientas: 4 posiciones servo
• Contrapunta: cono 5 MT, Ø vástago 105 mm, carrera 170 mm
• Precisión posicionamiento X/Z: 0,015 / 0,03 mm; Repetibilidad X/Z: 0,007 / 0,015 mm
• Dimensiones: 7,5 m x 2,25 m x 2,45 m; Peso: 7.600 kg
