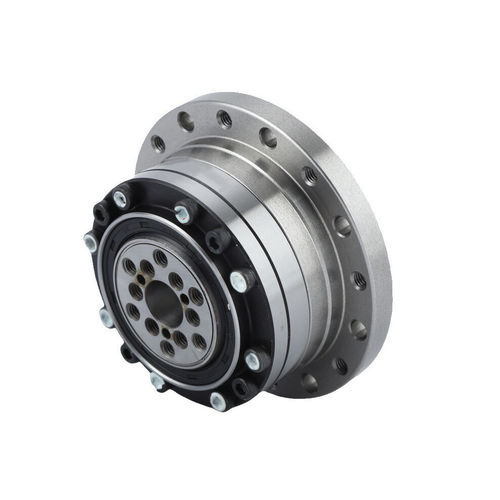

Servorreductor armónico FSG-I

coaxialcon eje macizo20 - 50 Nm

Introducción La serie FSG-I de reductores de onda de deformación emplea un generador de onda tipo leva integrado. Las dimensiones del orificio del eje de la leva se pueden personalizar para coincidir con los modelos de motores específicos del cliente. El eje de entrada se conecta directamente con el orificio interior del generador de ondas a través de una conexión con chaveta. Este sistema se configura típicamente con el engranaje circular fijo en la base y el engranaje flexible funcionando como el extremo de salida. Características - El diseño de leva integrada permite una instalación más fácil y ofrece múltiples configuraciones de montaje - Mayor salida de par con dimensiones compactas optimizadas - Control preciso de rotación y posicionamiento para un movimiento preciso - Alineación coaxial entre los ejes de entrada y salida - Comúnmente utilizado en articulaciones de brazos robóticos o plataformas rotativas selladas que requieren protección ambiental Especificaciones Par de arranque de la serie FSG: cNm Relación de reducción: 11, 14, 17, 20, 25, 32, 40 50: —, 4.5, 6.7, 8.6, 17, 34, 61 80: —, 3.1, 4.4, 5.4, 10, 21, 39 100: —, 2.8, 3.7, 4.7, 8.8, 20, 34 120: —, —, 3.4, 4.2, 8, 17, 31 160: —, —, —, 3.6, 6.9, 15, 26 Tabla de rendimiento (Hoja 2) Modelo: Valor de diseño, Valor permisible instantáneo FSG-14: Mb di 20Nm, Mb max 40Nm Ftdi 180N, Ft max320N Fa di 180N, Fa max 320N FSG-17: Mb di30Nm, Mb max 60Nm Ftdi230N, Ftmax400N Fa di 230N, Fa max 400N FSG-20: Mb di42Nm, Mb max 80Nm Ftdi 270N, Ftmax 480N Fa di 270N, Famax 480N FSG-25: Mb di 80Nm, Mb max 160Nm Ft di440N, Ft max 770N Fa di 440N, Fa max770N FSG-32: Mb di 220Nm, Mb max 440Nm Ftdi 900N, Ft max 1600N Fa di900N, Fa max 1600N FSG-40: Mb di 320Nm, Mb max 650Nm Ftdi 1000N, Ft max 1750N Fa di1000N, Fa max 1750N Características técnicas / Especificaciones - Serie: FSG-I - Generador de onda tipo leva integrado - Orificio del eje de la leva personalizable para coincidir con los motores - Conexión con chaveta entre el eje de entrada y el generador de ondas - Engranaje circular fijo en la base, engranaje flexible como salida - Múltiples relaciones de reducción disponibles (11, 14, 17, 20, 25, 32, 40, 50, 80, 100, 120, 160) - Modelos: FSG-14, FSG-17, FSG-20, FSG-25, FSG-32, FSG-40 - Aplicaciones típicas: articulaciones de brazos robóticos, plataformas rotativas selladas
