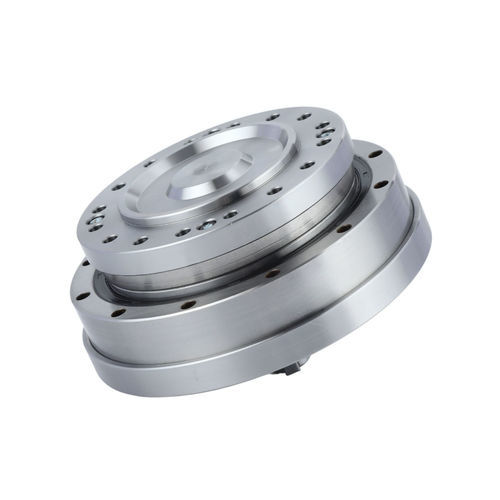

Eje acimutal FHG series

de precisióncon bridade entrada

Introducción
La serie FHG-IV de transmisión armónica es una unidad configurada con eje de entrada y estructura de brida sellada integrada. El conjunto está prellenado con grasa lubricante especializada e incorpora un cojinete principal de rodillos cruzados de alta rigidez para simplificar la integración del equipo y aumentar la rigidez estructural. Configuraciones de salida típicas: spline circular fija + flexspline o flexspline fija + spline circular.

Características clave

• Diseño de eje de entrada con múltiples opciones de conexión (polea dentada o eje de engranaje)
• Unidad de brida totalmente sellada, prellenada con grasa especializada
• Cojinete principal de rodillos cruzados integrado de alta rigidez
• Rotación de alta precisión y posicionamiento preciso; alineación entrada/salida en línea
• Alta capacidad de par con límites de momento y carga definidos

Datos técnicos — Par de arranque (unidad: cNm)
Relaciones de reducción: 11, 14, 17, 20, 25, 32, 40. Ejemplos (par de arranque en cNm por tamaño):
Tamaño 50: — | 14: 8.8 | 17: 27 | 20: 36 | 25: 56 | 32: 85 | 40: 136
Tamaño 80: — | 14: 7.5 | 17: 25 | 20: 33 | 25: 50 | 32: 74 | 40: 117
Tamaño 100: — | 14: 6.9 | 17: 24 | 20: 32 | 25: 49 | 32: 72 | 40: 112
Tamaño 120: — | 14: 6.9 | 17: 24 | 20: 31 | 25: 48 | 32: 68 | 40: 110
Tamaño 160: — | — | — | 20: 31 | 25: 47 | 32: 67 | 40: 105

Límites de momento / carga
FHG-14: Mbdi 41 Nm; Mb máx 80 Nm; Ftdi 270 N; Ft máx 490 N; Fa di 270 N; Fa máx 490 N
FHG-17: Mbdi 72 Nm; Mb máx 140 Nm; Ftdi 400 N; Ft máx 700 N; Fa di 400 N; Fa máx 700 N
FHG-20: Mbdi 140 Nm; Mb máx 280 Nm; Ftdi 650 N; Ft máx 1150 N; Fa di 650 N; Fa máx 1150 N
FHG-25: Mbdi 243 Nm; Mb máx 480 Nm; Ftdi 900 N; Ft máx 1600 N; Fa di 900 N; Fa máx 1600 N
FHG-32: Mbdi 460 Nm; Mb máx 900 Nm; Ftdi 1350 N; Ft máx 2300 N; Fa di 1350 N; Fa máx 2300 N
FHG-40: Mbdi 600 Nm; Mb máx 1200 Nm; Ftdi 2000 N; Ft máx 3500 N; Fa di 2000 N; Fa máx 3500 N

Aspectos de rendimiento
Ejemplos de las tablas de rendimiento (par nominal a 2000 r/min entrada, par pico admisible, par medio admisible, velocidades máximas de entrada, holgura y vida útil de diseño):
- Relación 14: par nominal ≈ 7–10 Nm según la talla; par pico ≈ 23–36 Nm; velocidad máxima (grasas) hasta 15000 r/min en tamaños compactos; holgura ≤20 arcsec; vida de referencia ≈10000 h.
- Relación 17: par nominal hasta ≈31 Nm; par pico hasta ≈70 Nm; velocidad máxima hasta 15000 r/min en algunas tallas.
- Relación 20: par nominal hasta ≈52 Nm (tamaños mayores superiores); velocidades máximas variables según tamaño (p. ej. 6500–15000 r/min).
- Relación 25/32/40: los pares nominales y pico aumentan con la talla; la velocidad máxima admisible suele disminuir en modelos mayores (ej. 5600 r/min en algunos 25; 4800 r/min para 32; 4000 r/min para 40).

Aplicaciones y guía de selección

• Adecuado para accionamientos rotativos de precisión que requieren reducción compacta y alta relación con alineación en línea (robótica, máquinas-herramienta, equipos de automatización).
• Seleccione el modelo y la relación en función del par continuo requerido, el par pico de arranque/paro, las cargas radiales/axiales admisibles y la velocidad de entrada.
• Consulte las tablas detalladas para valores numéricos por modelo/relación y los coeficientes de variantes (FHG-I…FHG-V) para cálculos de vida y rendimiento.

Modelos / variantes

• Tamaños disponibles: FHG-14, FHG-17, FHG-20, FHG-25, FHG-32, FHG-40
• Designación de serie: FHG-IV (eje de entrada, brida sellada integrada)
