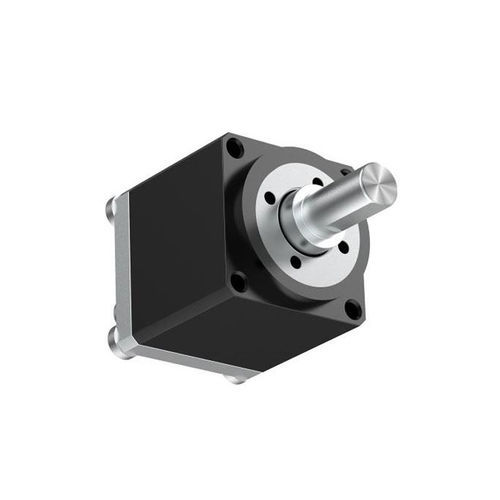

Microrreductor armónico CSF 11
coaxialeje piñón0.1 - 0.2 Nm

Microrreductor armónico - CSF 11 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / eje piñón / 0.1 - 0.2 Nm
Microrreductor armónico - CSF 11 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / eje piñón / 0.1 - 0.2 Nm
Microrreductor armónico - CSF 11 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / eje piñón / 0.1 - 0.2 Nm - imagen - 2
Microrreductor armónico - CSF 11 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / eje piñón / 0.1 - 0.2 Nm - imagen - 3
Microrreductor armónico - CSF 11 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / eje piñón / 0.1 - 0.2 Nm - imagen - 4
Microrreductor armónico - CSF 11 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / eje piñón / 0.1 - 0.2 Nm - imagen - 5
Microrreductor armónico - CSF 11 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / eje piñón / 0.1 - 0.2 Nm - imagen - 6
Microrreductor armónico - CSF 11 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / eje piñón / 0.1 - 0.2 Nm - imagen - 7
Microrreductor armónico - CSF 11 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / eje piñón / 0.1 - 0.2 Nm - imagen - 8
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Suzhou Honpine Precision Industry Co., Ltd.

Características

Orientación de los ejes
coaxial
Tipo de eje
eje piñón
Par
0.1 - 0.2 Nm, 1 - 5 Nm, 0.2 - 0.5 Nm, 0.5 - 1 Nm, 0 - 0.1 Nm
Estructura
compacta, modular, en miniatura
Rendimiento
de bajo juego, de precisión
Otras características
con adaptador de motor
Velocidad de rotación

Mín.: 3.500 rpm
(21.991,1486 rad.min-1)

Máx.: 10.000 rpm
(62.831,8531 rad.min-1)

Juego

Mín.: 0 rad

Máx.: 0 rad

Relación de reducción

Mín.: 30 unit

Máx.: 100 unit

Peso

Mín.: 0,02 kg
(0,04 lb)

Máx.: 0,2 kg
(0,44 lb)

Descripción

Introducción
La serie CSF-mini de reductores armónicos miniatura está diseñada para aplicaciones con restricciones estrictas de volumen y peso. Dispone de un flexspline de estilo copa y se suministra como unidades modulares preensambladas para integración inmediata. El cojinete principal utiliza rodamientos de bolas de contacto en cuatro puntos compactos para soportar cargas externas directamente. Hay dos configuraciones: tipo montado en motor (2XH) y tipo de entrada por eje (1U), siendo este último compatible con entradas por correas, engranajes o acoplamientos. Seleccione el modelo y la relación que se ajusten a sus requisitos de diseño mecánico y rendimiento.

Características
  • Flexspline de estilo copa para reducir el volumen y la masa
  • Entrada y salida coaxiales para integración compacta del tren de transmisión
  • Alta precisión de giro y posicionamiento con bajo juego
  • Unidades modulares preensambladas para instalación rápida


Especificaciones (tabla)
Modelo | Relación de transmisión | Par nominal a la entrada 2000 r/min [N·m] | Par pico admisible en arranque/parada [N·m] | Valor máximo admisible del par medio de carga [N·m] | Par instantáneo máximo admisible [N·m] | Velocidad máxima de entrada admisible [r/min] | Velocidad media de entrada admisible [r/min] | Juego de engranaje (arcseg) | 1/4GD [kg·cm2] | Masa (kg)
Série CSF - 03 | 30 | 0.06 | 0.13 | 0.10 | 0.22 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017
Série CSF - 03 | 50 | 0.11 | 0.21 | 0.13 | 0.41 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017
Série CSF - 05 | 30 | 0.25 | 0.50 | 0.38 | 0.90 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
Série CSF - 05 | 50 | 0.40 | 0.90 | 0.53 | 1.80 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
Série CSF - 05 | 80 | 0.52 | 1.35 | 0.84 | 2.50 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
Série CSF - 08 | 30 | 0.90 | 1.80 | 1.40 | 3.30 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106
Série CSF - 08 | 50 | 1.80 | 3.30 | 2.30 | 6.60 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106
Série CSF - 08 | 80 | 2.20 | 4.30 | 2.90 | 8.00 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.106
Série CSF - 08 | 100 | 2.40 | 4.80 | 3.30 | 9.00 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.106
Série CSF - 11 | 30 | 2.10 | 4.10 | 3.10 | 8.20 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.20
Série CSF - 11 | 50 | 3.50 | 8.30 | 5.50 | 17.00 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.20
Série CSF - 11 | 80 | 4.50 | 10.20 | 8.50 | 22.00 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.20
Série CSF - 11 | 100 | 5.00 | 11.00 | 8.90 | 25.00 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.20

Especificaciones técnicas
  • Serie: CSF-mini
  • Tipos de producto: montado en motor (2XH) y entrada por eje (1U)
  • Flexspline: flexspline de estilo copa para configuraciones compactas y ligeras
  • Cojinete principal: rodamientos de bolas de contacto cuatro puntos compactos
  • Forma del producto: unidades modulares preensambladas
  • Entradas soportadas (1U): correas, engranajes, acoplamientos
  • Configuración: entrada y salida coaxiales
  • Rango de prestaciones: par nominal ≈0,06–5,0 N·m; pares y velocidades según la tabla
  • Juego: típicamente ≤20 arcseg (≤10 arcseg para determinados tamaños/relaciones)
  • Velocidad máxima de entrada típica: hasta 10000 r/min según modelo
