Servorreductor armónico SHD-11
coaxialcompactomodular

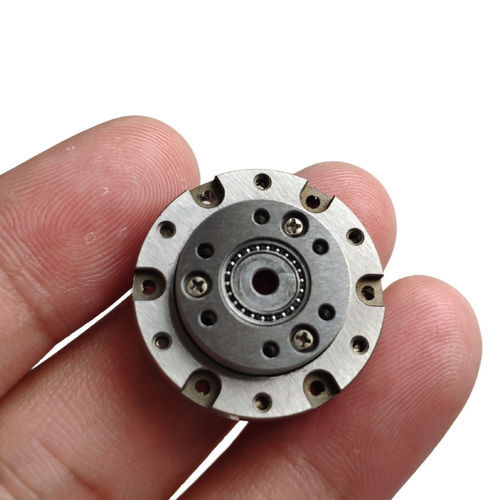

Servorreductor armónico - SHD-11 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / compacto / modular
Servorreductor armónico - SHD-11 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / compacto / modular
Servorreductor armónico - SHD-11 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / compacto / modular - imagen - 2
Servorreductor armónico - SHD-11 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / compacto / modular - imagen - 3
Servorreductor armónico - SHD-11 - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / compacto / modular - imagen - 4
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Suzhou Honpine Precision Industry Co., Ltd.

Características

Orientación de los ejes
coaxial
Estructura
compacto, modular
Rendimiento
de alta precisión, de bajo juego
Otras características
con cojinetes
Velocidad de rotación

Máx.: 10.000 rpm
(62.831,8531 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Juego

Máx.: 0 rad

Mín.: 0 rad

Relación de reducción

Máx.: 100 unit

Mín.: 30 unit

Peso

Máx.: 0,31 kg
(0,69 lb)

Mín.: 0,02 kg
(0,04 lb)

Descripción

Introducción
La serie SHD-mini de reductores armónicos está diseñada para aplicaciones que requieren volumen y peso mínimos. Presenta dimensiones axiales reducidas y una flexspline estilo top-hat, y se suministra como unidad modular preensamblada lista para la integración. El cojinete principal utiliza rodamientos de bolas de contacto en cuatro puntos compactos para soportar directamente las cargas radiales y axiales externas. El diámetro del orificio del eje puede personalizarse para ajustarse al eje del motor; seleccione un modelo de motor compatible según su diseño mecánico.

Características
  • Perfil axial compacto y baja masa
  • Construcción modular preensamblada para integración plug-and-play
  • Alta precisión de rotación y posicionamiento
  • Configuración coaxial entrada/salida para un acoplamiento sencillo a motores
  • Cojinete principal que soporta cargas externas directamente (rodamientos de bolas de contacto en cuatro puntos)


Especificación
Modelo | Relación de transmisión | Par nominal en entrada 2000 r/min [N·m] | Par pico permisible al arrancar/detener [N·m] | Valor máximo admisible del par medio de carga [N·m] | Par instantáneo máximo permisible [N·m] | Velocidad máxima de entrada admisible [r/min] | Velocidad media de entrada admisible [r/min] | Juego de engranaje (arcsec) | 1/4GD [kg·cm2] | Masa (kg)
SHD Series - 03 | 30 | 0.08 | 0.15 | 0.12 | 0.25 | 10000 | 6500 | ≤20 | 7.0x10-4 | 0.016
SHD Series - 03 | 50 | 0.13 | 0.24 | 0.16 | 0.5 | 10000 | 6500 | ≤20 | 7.0x10-4 | 0.016
SHD Series - 05 | 30 | 0.23 | 0.47 | 0.35 | 0.85 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.040
SHD Series - 05 | 50 | 0.38 | 0.87 | 0.5 | 1.7 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.040
SHD Series - 05 | 80 | 0.5 | 1.2 | 0.82 | 2.2 | 10000 | 6500 | ≤10 | 2.5x10-4 | 0.040
SHD Series - 08 | 30 | 0.8 | 1.6 | 1.3 | 3.2 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.061
SHD Series - 08 | 50 | 1.6 | 3.16 | 2.1 | 6.1 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.061
SHD Series - 08 | 80 | 2.1 | 4.0 | 2.9 | 7.5 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.061
SHD Series - 08 | 100 | 2.4 | 4.6 | 3.2 | 8.7 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.061
SHD Series - 11 | 30 | 2.1 | 4.1 | 3.1 | 8.2 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.127
SHD Series - 11 | 50 | 3.2 | 7.8 | 5.1 | 15 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.127
SHD Series - 11 | 80 | 4.2 | 9.5 | 7.2 | 20 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.127
SHD Series - 11 | 100 | 4.8 | 10.5 | 8.7 | 23 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.127
SHD Series - 14 | 30 | 3.8 | 8.7 | 6.2 | 15 | 8500 | 3500 | ≤20 | 3.4x10-1 | 0.312
SHD Series - 14 | 50 | 4.8 | 16 | 6.8 | 32 | 8500 | 3500 | ≤20 | 3.4x10-1 | 0.312
SHD Series - 14 | 80 | 6.4 | 22 | 9.5 | 45 | 8500 | 3500 | ≤10 | 3.4x10-1 | 0.312
SHD Series - 14 | 100 | 7.4 | 26 | 10.8 | 50 | 8500 | 3500 | ≤10 | 3.4x10-1 | 0.312

Características técnicas
  • Serie: SHD / SHD-mini
  • Estilo de flexspline: top-hat
  • Forma de producto: unidades armónicas modulares preensambladas
  • Tipo de rodamiento principal: rodamientos de bolas de contacto en cuatro puntos compactos (soporte directo de cargas externas)
  • Agujero del eje: personalizable para adaptarse a diámetros de eje de motor
  • Configuración: entrada y salida coaxiales
  • Velocidades máximas admisibles típicas: hasta 10000 r/min para los tamaños pequeños (03, 05); hasta 8500 r/min para tamaños grandes (08, 11, 14)
  • Juego típico del engranaje: ≤10–≤20 arcsec según modelo/relación
  • Rango de masa: aprox. 0.016 kg (SHD-03) a 0.312 kg (SHD-14) según modelo
