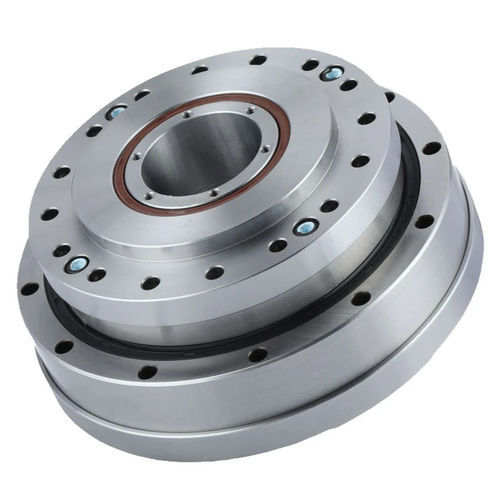

Servorreductor armónico FHG-III-25

coaxialcon eje hueco200 - 500 Nm

Introducción
La serie FHG-III de reductores armónicos presenta una estructura de eje hueco de gran diámetro con una brida sellada integrada. Las unidades se suministran prellenadas con grasa lubricante especializada e incorporan un rodamiento principal de rodillos cruzados de alta rigidez. Las configuraciones de salida habituales son corona circular fija + flexspline móvil o flexspline fija + corona circular.

Características principales

• Eje hueco grande que facilita el paso de cables y líneas ópticas
• Brida integrada sellada, prellenada con grasa especializada para simplificar el montaje
• Entrada mediante poleas de sincronización o ejes engranados; entrada/salida coaxial
• Excelente precisión de giro y posicionamiento; juego típico ≤20 arc‑sec según modelo/relación
• Alta capacidad de par y elevada rigidez
• Relaciones de reducción disponibles: 11, 14, 17, 20, 25, 32, 40

Resumen de prestaciones y par

• Modelos: FHG-14 a FHG-40. Momentos de diseño Mbdi aprox. de 41 Nm (FHG-14) a 600 Nm (FHG-40); Mb max hasta ≈1200 Nm
• Ejemplos de par nominal a 2000 r/min de entrada: FHG-14 ≈7–10 Nm; FHG-17 ≈21–31 Nm; FHG-20 ≈33–52 Nm; FHG-25 ≈51–87 Nm; FHG-32 ≈99–178 Nm; FHG-40 ≈178–382 Nm (varía según relación)
• Velocidades de entrada admisibles (grasa) y valores de pico/arranque dependen del modelo/relación (rangos típicos 4000–15000 r/min según tablas)

Especificaciones técnicas

• Serie: FHG-III (modelos FHG-14 a FHG-40)
• Estructura: eje hueco grande para paso de cables/óptica; entrada/salida coaxial; brida sellada integrada
• Rodamiento: rodamiento principal de rodillos cruzados de alta rigidez integrado
• Entradas: poleas de sincronización o ejes engranados
• Juego: típicamente ≤20 arc‑sec (depende de modelo/relación)
• Parámetros por modelo/relación: par nominal, par pico, par medio admisible, cargas radiales/axiales (Ft, Fa), velocidad de entrada admisible, peso, vida de diseño

Aplicaciones e instalación
Diseñado para aplicaciones industriales que requieren transmisión coaxial compacta con posibilidad de canalizar cables o fibras a través del eje hueco. La unidad sellada y prellenada reduce el tiempo de montaje; instale respetando los límites del fabricante (velocidad, par, cargas) y las instrucciones de montaje y lubricación.

Selección y pedido
Indicar modelo exacto (p. ej. FHG-20), relación de reducción y condiciones de servicio (velocidad de entrada, par, cargas radiales/axiales) para la selección correcta. Consulte las tablas de especificaciones para valores exactos o contacte con soporte técnico para planos y asesoramiento.
