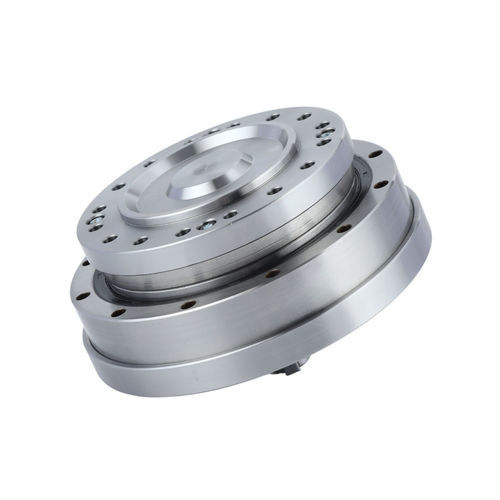

Eje de salida FHG-IV-25

acimutalde precisióncon brida

Introducción
La serie FHG-IV se suministra en configuración de eje de entrada con una brida integrada estanca. La unidad combina los componentes del reductor armónico en un conjunto estanco único, prellenado con grasa lubricante especializada para simplificar la integración en el equipo. Se integra un rodamiento de rodillos cruzados de alta rigidez como cojinete principal. Las salidas pueden ser corona fija con flexspline o flexspline fija con corona circular.

Características

• Diseño de eje de entrada con varias opciones de conexión (polea dentada o eje de engranaje)
• Brida integrada totalmente estanca, prellenada con lubricante especializado
• Rotación de alta precisión y posicionamiento preciso
• Alta capacidad de par y rigidez estructural mejorada
• Alineación en línea entrada/salida para instalación compacta
• Cojinete principal integrado de rodillos cruzados de alta rigidez

Par de arranque de la serie FHG (unidad: cNm)
Tipo / Relación de reducción: 11 | 14 | 17 | 20 | 25 | 32 | 40
50: — | 8.8 | 27 | 36 | 56 | 85 | 136
80: — | 7.5 | 25 | 33 | 50 | 74 | 117
100: — | 6.9 | 24 | 32 | 49 | 72 | 112
120: — | 6.9 | 24 | 31 | 48 | 68 | 110
160: — | — | — | — | 31 | 47 | 67 | 105

Tabla de cargas de momento de la serie FHT (FHG)
FHG-14: Mb diseño ≈ 41 Nm | Mb máx 80 Nm; Ft diseño 270 N | Ft máx 490 N; Fa diseño 270 N | Fa máx 490 N
FHG-17: Mb diseño ≈ 72 Nm | Mb máx 140 Nm; Ft diseño 400 N | Ft máx 700 N; Fa diseño 400 N | Fa máx 700 N
FHG-20: Mb diseño ≈ 140 Nm | Mb máx 280 Nm; Ft diseño 650 N | Ft máx 1150 N; Fa diseño 650 N | Fa máx 1150 N
FHG-25: Mb diseño ≈ 243 Nm | Mb máx 480 Nm; Ft diseño 900 N | Ft máx 1600 N; Fa diseño 900 N | Fa máx 1600 N
FHG-32: Mb diseño ≈ 460 Nm | Mb máx 900 Nm; Ft diseño 1350 N | Ft máx 2300 N; Fa diseño 1350 N | Fa máx 2300 N
FHG-40: Mb diseño ≈ 600 Nm | Mb máx 1200 Nm; Ft diseño 2000 N | Ft máx 3500 N; Fa diseño 2000 N | Fa máx 3500 N

Rendimiento / Par nominal / Valores admisibles (extractos)
Las tablas incluyen el par nominal a 2000 r/min, el par pico admisible de arranque/parada, el par medio admisible, la velocidad máxima de entrada admisible (con grasa), el juego (Arc Sec), el peso y la vida útil de diseño por modelo y relación de reducción.
Ejemplos (entradas seleccionadas):
Modelo FHG-14 (reducción 50): Nominal 7 Nm | Pico 23 Nm | Promedio admisible 9 Nm | Las velocidades máximas varían según la relación (hasta 15000 r/min en algunos casos) | Juego ≤20 Arc Sec | Vida de diseño ≈10000 h
Modelo FHG-17 (reducción 50): Nominal 21 Nm | Pico 44 Nm | Promedio admisible 34 Nm | Vida de diseño ≈10000 h
Modelo FHG-20 (reducción 50): Nominal 33 Nm | Pico 73 Nm | Promedio admisible 44 Nm
Modelo FHG-25 (reducción 50): Nominal 51 Nm | Pico 127 Nm | Promedio admisible 72 Nm
Modelos FHG-32 / FHG-40: pares nominales y masas superiores; velocidades máximas admisibles y vida útil variables según la relación (consultar tablas para valores exactos).

Notas
Producto ofrecido como reductor armónico con brida estanca integrada (serie FHG-IV) en tamaños FHG-14, FHG-17, FHG-20, FHG-25, FHG-32 y FHG-40. Las tablas proporcionadas muestran el par de arranque, capacidades de carga de momento, pares nominales, picos admisibles, pares medios admisibles, velocidades máximas de entrada (grasa), juego y vida útil. Consultar las tablas para seleccionar tamaño y relación adecuados a la aplicación.

Especificaciones técnicas

• Serie: FHG-IV
• Tipo de producto: reductor armónico con eje de entrada y brida estanca
• Brida integrada prellenada con lubricante especializado
• Cojinete principal: rodamiento de rodillos cruzados de alta rigidez (integrado)
• Configuraciones de salida: corona fija + flexspline O flexspline fija + corona
• Conexiones de entrada: polea dentada o eje de engranaje
• Parámetros incluidos: par de arranque (cNm), cargas de momento (Mb, Ft, Fa), par nominal, par pico admisible, par medio admisible, velocidad máxima admisible (grasa), juego, peso, vida útil
