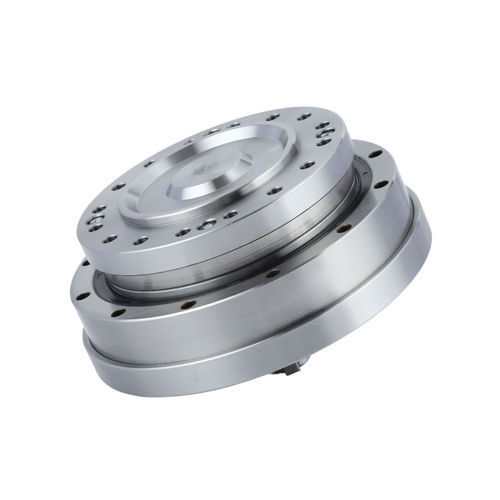

Servorreductor armónico FHG-IV-40

coaxialcon eje macizo200 - 500 Nm

Introducción
La serie FHG-IV de accionamiento armónico es del tipo con eje de entrada y presenta una estructura de brida integrada y sellada. El conjunto se entrega prellenado con grasa lubricante especializada e integra un rodamiento principal de rodillos cruzados de alta rigidez para simplificar la integración en el equipo. Las configuraciones de salida típicas son ranura circular fija + flexspline o flexspline fija + ranura circular.

Características

• Diseño con eje de entrada y múltiples opciones de conexión (correa dentada o eje de engranaje)
• Unidad de brida completamente sellada, prellenada con grasa especializada
• Rodamiento principal de rodillos cruzados de alta rigidez integrado
• Rotación de alta precisión y posicionamiento exacto; juego reducido (≤20 arc sec típico)
• Alta capacidad de par en las versiones FHG-14 a FHG-40
• Alineación en línea entrada/salida y rigidez estructural mejorada

Especificación - Par de arranque de la serie FHG (unidad: cNm)
Tipo / Relación de reducción | 11 | 14 | 17 | 20 | 25 | 32 | 40
50 | - | 8.8 | 27 | 36 | 56 | 85 | 136
80 | - | 7.5 | 25 | 33 | 50 | 74 | 117
100 | - | 6.9 | 24 | 32 | 49 | 72 | 112
120 | - | 6.9 | 24 | 31 | 48 | 68 | 110
160 | - | - | - | 31 | 47 | 67 | 105

Especificación - Tabla de cargas de momento de la serie FHT (FHG)

• FHG-14: Mb diseño 41 Nm; Mb máx 80 Nm; Ft diseño 270 N; Ft máx 490 N; Fa diseño 270 N; Fa máx 490 N
• FHG-17: Mb diseño 72 Nm; Mb máx 140 Nm; Ft diseño 400 N; Ft máx 700 N; Fa diseño 400 N; Fa máx 700 N
• FHG-20: Mb diseño 140 Nm; Mb máx 280 Nm; Ft diseño 650 N; Ft máx 1150 N; Fa diseño 650 N; Fa máx 1150 N
• FHG-25: Mb diseño 243 Nm; Mb máx 480 Nm; Ft diseño 900 N; Ft máx 1600 N; Fa diseño 900 N; Fa máx 1600 N
• FHG-32: Mb diseño 460 Nm; Mb máx 900 Nm; Ft diseño 1350 N; Ft máx 2300 N; Fa diseño 1350 N; Fa máx 2300 N
• FHG-40: Mb diseño 600 Nm; Mb máx 1200 Nm; Ft diseño 2000 N; Ft máx 3500 N; Fa diseño 2000 N; Fa máx 3500 N

Rendimiento / Tablas de momento (valores clave)
Resumen por modelo (ejemplos): Modelo 14 (relaciones 50–120) par nominal ~7–10 Nm, par pico ~23–36 Nm; velocidades de entrada admisibles y valores máximos varían según la relación (hasta ~15000 r/min según configuración). Los modelos 17–40 muestran aumentos en par nominal y pico con el tamaño (p. ej. Modelo 32 nominal hasta ~178 Nm, pico hasta ~459 Nm; Modelo 40 nominal hasta ~382 Nm, pico hasta ~802 Nm). Juego típico ≤20 arc sec; vida útil de diseño aproximada ~10000 h según ficha.

Especificaciones técnicas

• Serie: FHG (FHG-IV = configuración de eje de entrada)
• Estructura de brida integrada y sellada; unidad prellenada con grasa especializada
• Rodamiento principal de rodillos cruzados de alta rigidez integrado
• Salidas típicas: ranura circular fija + flexspline O flexspline fija + ranura circular
• Conexiones de entrada: correa dentada o eje de engranaje
• Diseñado para rotación de alta precisión, posicionamiento exacto y alta capacidad de par
• Modelos disponibles: FHG-14, FHG-17, FHG-20, FHG-25, FHG-32, FHG-40; consultar la ficha técnica para tablas completas
