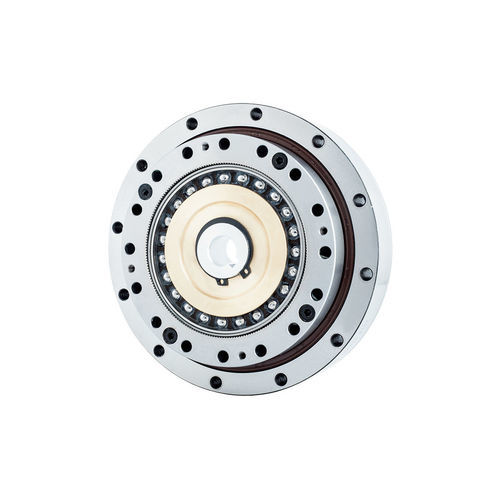

Reductor armónico FHG-III-40

coaxial100 - 200 Nm20 - 50 Nm

Introducción
La serie FHG-III de transmisión armónica presenta una estructura de eje hueco grande. Adopta un diseño de brida sellada integrada que combina los componentes de la transmisión armónica en una sola unidad, prellenada con grasa lubricante especializada para simplificar el ensamblaje del equipo. Internamente, integra un cojinete de rodillos cruzados de alta rigidez (cojinete principal). Este sistema generalmente se configura con salida de corona circular fija y flexspline o salida de flexspline fija y corona circular.

Características

• Estructura de eje hueco grande que facilita el enrutamiento de cables y líneas ópticas
• Diseño integrado completamente sellado prellenado con grasa lubricante especializada
• Conexiones de entrada mediante poleas de sincronización o ejes de engranaje
• Excelente precisión de rotación y posicionamiento
• Alta capacidad de par
• Alta rigidez
• Entrada y salida coaxial

Par de arranque de la serie FHG (unidad: cNm)
Tipo / Relación de reducción | 11 | 14 | 17 | 20 | 25 | 32 | 40
50 | uno | 8.8 | 27 | 36 | 56 | 85 | 136
80 | uno | 7.5 | 25 | 33 | 50 | 74 | 117
100 | uno | 6.9 | 24 | 32 | 49 | 72 | 112
120 | uno | 6.9 | 24 | 31 | 48 | 68 | 110
160 | uno | uno | uno | uno | 31 | 47 | 67 | 105

Tabla de carga de momento de la serie FHT (FHG)
Modelo: FHG-14 | Mbdi 41 Nm | Mb max 80 Nm | Ftdi 270 N | Ft max 490 N | Fa di 270 N | Fa max 490 N
Modelo: FHG-17 | Mbdi 72 Nm | Mb max 140 Nm | Ftdi 400 N | Ft max 700 N | Fa di 400 N | Fa max 700 N
Modelo: FHG-20 | Mbdi 140 Nm | Mb max 280 Nm | Ftdi 650 N | Ft max 1150 N | Fa di 650 N | Fa max 1150 N
Modelo: FHG-25 | Mbdi 243 Nm | Mb max 480 Nm | Ftdi 900 N | Ft max 1600 N | Fa di 900 N | Fa max 1600 N
Modelo: FHG-32 | Mbdi 460 Nm | Mb max 900 Nm | Ftdi 1350 N | Ft max 2300 N | Fa di 1350 N | Fa max 2300 N
Modelo: FHG-40 | Mbdi 600 Nm | Mb max 1200 Nm | Ftdi 2000 N | Ft max 3500 N | Fa di 2000 N | Fa max 3500 N

Especificaciones (resumen de tabla de pares y cargas / velocidad / juego / peso / vida de diseño)
La ficha técnica incluye indicaciones por modelo (14, 17, 20, 25, 32, 40) con múltiples relaciones de reducción y datos asociados: par nominal a 2000 r/min de entrada, par máximo permisible en arranque/paro, valor máximo permisible para carga promedio (par), velocidad máxima permisible de entrada (con grasa), juego en Arc Sec, peso (kg) y vida de diseño (horas). Los valores varían según modelo y relación de reducción; por ejemplo, para modelo 14 y relaciones 50/80/100/120 se muestran Nm y kgfm, velocidades máximas de entrada 8500–15000 r/min según relación y versión, juego ≤20 Arc Sec y vida de diseño indicada. (Las tablas completas de la página contienen todos los valores numéricos por modelo y relación de reducción).

características / especificaciones técnicas

• Serie: FHG-III (transmisión armónica con eje hueco grande)
• Estructura: eje hueco grande, entrada y salida coaxial
• Diseño: brida sellada integrada, prellenada con grasa lubricante especializada
• Cojinete principal: cojinete de rodillos cruzados de alta rigidez integrado
• Conexiones de entrada: poleas de sincronización o ejes de engranaje
• Rendimiento: excelente precisión de rotación y posicionamiento; alta rigidez y alta capacidad de par
• Modelos y capacidades de par (resumen): FHG-14 (Mbdi 41 Nm, Mb max 80 Nm), FHG-17 (Mbdi 72 Nm, Mb max 140 Nm), FHG-20 (Mbdi 140 Nm, Mb max 280 Nm), FHG-25 (Mbdi 243 Nm, Mb max 480 Nm), FHG-32 (Mbdi 460 Nm, Mb max 900 Nm), FHG-40 (Mbdi 600 Nm, Mb max 1200 Nm)
• Datos adicionales: tablas de par de arranque y tablas de carga de momento disponibles por relación de reducción y por modelo (consulte las tablas técnicas en la página del producto)
