Servorreductor armónico FHG-SJ

coaxialcon eje macizo100 - 200 Nm

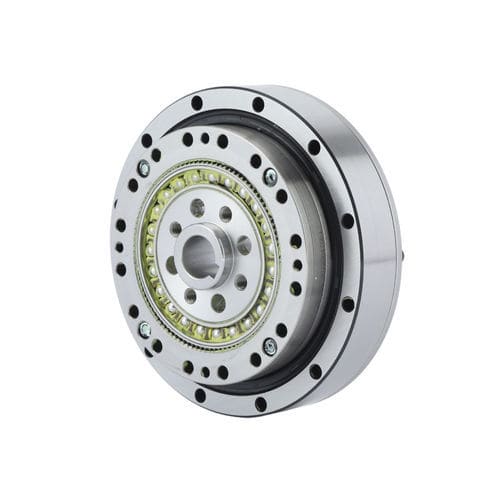

Introducción La serie de cajas de engranajes de onda de deformación FHG-SJ está diseñada para aplicaciones de alto par y carga pesada, con dimensiones axiales compactas en comparación con los reductores convencionales. Incorpora un flexspline de estilo sombrero de copa y un generador de ondas de leva integrado, donde el orificio del eje de la leva es personalizable para adaptarse a modelos de motores específicos. El eje de entrada se conecta directamente con el orificio interior del generador de ondas a través de una conexión de chaveta. Esta serie generalmente emplea una configuración de extremo de flexspline fijo y extremo de spline circular de salida. - Mayor capacidad de par, rendimiento mejorado de carga y rigidez superior - Estructura de leva integrada que simplifica la instalación con configuraciones de montaje versátiles - Precisión de rotación excepcional y precisión de posicionamiento repetible - Alineación coaxial de entrada/salida - Dimensiones axiales compactas en comparación con los reductores tradicionales Tabla de especificaciones Modelo | Relación de reducción | Par nominal a 2000 r/min de entrada | Par máximo al inicio/parada | Valor máximo permisible del par de carga promedio | Par máximo permisible instantáneo | Velocidad máxima permisible de rotación de entrada (r/min) | Velocidad promedio permisible de rotación de entrada (r/min) | Juego | Peso FHG-45-50-SJ | 50 | 229 Nm | 650 Nm | 584 Nm | 1235 Nm | 3800 | 3000 | 12 arcsec | 6.5 kg FHG-45-80-SJ | 80 | 407 Nm | 918 Nm | 507 Nm | 1651 Nm | 3800 | 3000 | 8 arcsec | 6.5 kg FHG-45-100-SJ | 100 | 457 Nm | 982 Nm | 650 Nm | 2041 Nm | 3800 | 3000 | 6 arcsec | 6.5 kg FHG-45-120-SJ | 120 | 524 Nm | 1070 Nm | 806 Nm | 2288 Nm | 3800 | 3000 | 5 arcsec | 6.5 kg FHG-45-160-SJ | 160 | 524 Nm | 1147 Nm | 819 Nm | 2483 Nm | 3800 | 3000 | 4 arcsec | 6.5 kg FHG-50-80-SJ | 80 | 484 Nm | 1223 Nm | 675 Nm | 2418 Nm | 3500 | 2500 | 8 arcsec | 9.6 kg FHG-50-100-SJ | 100 | 612 Nm | 1274 Nm | 866 Nm | 2678 Nm | 3500 | 2500 | 6 arcsec | 9.6 kg FHG-50-120-SJ | 120 | 692 Nm | 1404 Nm | 1057 Nm | 2678 Nm | 3500 | 2500 | 5 arcsec | 9.6 kg FHG-50-160-SJ | 160 | 692 Nm | 1534 Nm | 1096 Nm | 3187 Nm | 3500 | 2500 | 4 arcsec | 9.6 kg FHG-58-80-SJ | 80 | 714 Nm | 1924 Nm | 1003 Nm | 3187 Nm | 3000 | 2200 | 6 arcsec | 13.5 kg FHG-58-100-SJ | 100 | 905 Nm | 2067 Nm | 1378 Nm | 4134 Nm | 3000 | 2200 | 5 arcsec | 13.5 kg FHG-58-120-SJ | 120 | 971 Nm | 2236 Nm | 1547 Nm | 4329 Nm | 3000 | 2200 | 4 arcsec | 13.5 kg FHG-58-160-SJ | 160 | 971 Nm | 2392 Nm | 1573 Nm | 4459 Nm | 3000 | 2200 | 3 arcsec | 13.5 kg FHG-65-80-SJ | 80 | 971 Nm | 2743 Nm | 1352 Nm | 4836 Nm | 2800 | 1900 | 6 arcsec | 19.5 kg FHG-65-100-SJ | 100 | 1238 Nm | 2990 Nm | 1976 Nm | 6179 Nm | 2800 | 1900 | 5 arcsec | 19.5 kg FHG-65-120-SJ | 120 | 1238 Nm | 3263 Nm | 2041 Nm | 6179 Nm | 2800 | 1900 | 4 arcsec | 19.5 kg FHG-65-160-SJ | 160 | 1238 Nm | 2419 Nm | 2041 Nm | 6179 Nm | 2800 | 1900 | 3 arcsec | 19.5 kg - Marca: HONPINE - Serie: FHG-SJ - Aplicación: Caja de engranajes de onda de deformación, alta carga, alto par, diseño compacto Características clave / Especificaciones técnicas - Flexspline de estilo sombrero de copa - Generador de ondas de leva integrado - Orificio del eje de la leva personalizable - Conexión de chaveta para el eje de entrada - Extremo de flexspline fijo y extremo de spline circular de salida - Alta capacidad de par y carga - Rigidez y precisión de rotación superiores - Alineación coaxial de entrada/salida - Dimensiones axiales compactas
