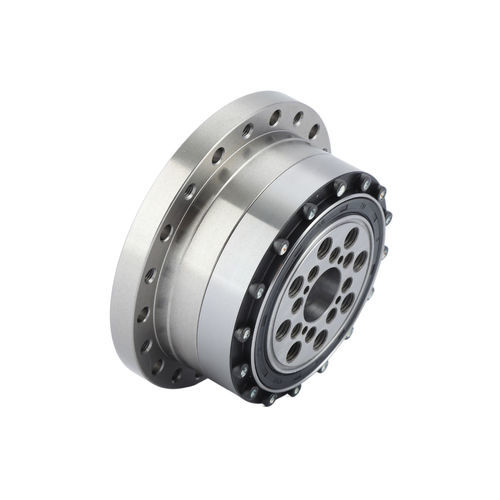

Reductor armónico FCG seriescoaxialcon eje enchavetado200 - 500 Nm
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- armónico
- Orientación de los ejes
- coaxial
- Tipo de eje
- con eje enchavetado
- Par
- 200 - 500 Nm, 500 - 1000 Nm
- Rendimiento
- para grandes cargas, de alta precisión, de alto par
- Aplicaciones
- para la robótica, para cargas pesadas, para aplicaciones industriales
- Otras características
- a medida
- Velocidad de rotación
Máx.: 3.800 rpm
(23.876,1042 rad.min-1)Mín.: 1.900 rpm
(11.938,0521 rad.min-1)- Juego
Máx.: 0 rad
Mín.: 0 rad
- Relación de reducción
Máx.: 160 unit
Mín.: 50 unit
- Peso
Máx.: 20,9 kg
(46,08 lb)Mín.: 7 kg
(15,43 lb)
Descripción
Introducción
La serie FCG-AJ de engranajes de onda de deformación está diseñada para aplicaciones industriales de alto par y carga pesada. Emplea un flexspline estilo copa y un generador de onda con leva integrado; el orificio del eje de la leva puede personalizarse para ajustarse a modelos de motor específicos. El eje de entrada se conecta directamente con el orificio interior del generador de ondas mediante una conexión de chaveta. La serie se configura normalmente con un spline circular fijo en un extremo y un flexspline de salida en el otro extremo.
Características
Especificación
Modelo | Relación de reducción | Par nominal a 2000 r/min (Nm) | Par máximo al inicio/parada (Nm) | Valor máximo permisible del par de carga medio (Nm) | Par máximo permisible instantáneo (Nm) | Velocidad máxima permisible de entrada (r/min) | Velocidad media permisible de entrada (r/min) | Juego (arcsec) | Peso (kg)
FCG-45-50-AJ | 50 | 229 | 650 | 345 | 1235 | 3800 | 3000 | 12 | 7
FCG-45-80-AJ | 80 | 407 | 918 | 507 | 1651 | 3800 | 3000 | 8 | 7
FCG-45-100-AJ | 100 | 457 | 982 | 650 | 2041 | 3800 | 3000 | 6 | 7
FCG-45-120-AJ | 120 | 523 | 1070 | 806 | 2288 | 3800 | 3000 | 5 | 7
FCG-45-160-AJ | 160 | 523 | 1147 | 819 | 2483 | 3800 | 3000 | 4 | 7
FCG-50-80-AJ | 80 | 484 | 1223 | 675 | 2418 | 3500 | 2500 | 8 | 9
FCG-50-100-AJ | 100 | 611 | 1274 | 866 | 2678 | 3500 | 2500 | 6 | 9
FCG-50-120-AJ | 120 | 688 | 1404 | 1057 | 2678 | 3500 | 2500 | 5 | 9
FCG-50-160-AJ | 160 | 688 | 1534 | 1096 | 3185 | 3500 | 2500 | 4 | 8.9
FCG-58-80-AJ | 80 | 714 | 1924 | 1001 | 3185 | 3000 | 2200 | 6 | 14.6
FCG-58-100-AJ | 100 | 905 | 2067 | 1378 | 4134 | 3000 | 2200 | 5 | 14.6
FCG-58-120-AJ | 120 | 969 | 2236 | 1547 | 4329 | 3000 | 2200 | 4 | 14.6
FCG-58-160-AJ | 160 | 969 | 2392 | 1573 | 4459 | 3000 | 2200 | 3 | 14.6
FCG-65-80-AJ | 80 | 979 | 2770 | 1366 | 4884 | 2800 | 1900 | 6 | 20.9
FCG-65-100-AJ | 100 | 1248 | 3020 | 1996 | 6237 | 2800 | 1900 | 5 | 20.9
FCG-65-120-AJ | 120 | 1248 | 3296 | 2061 | 6237 | 2800 | 1900 | 4 | 20.9
FCG-65-160-AJ | 160 | 1248 | 3453 | 2061 | 6237 | 2800 | 1900 | 3 | 20.9
Características / especificaciones técnicas
La serie FCG-AJ de engranajes de onda de deformación está diseñada para aplicaciones industriales de alto par y carga pesada. Emplea un flexspline estilo copa y un generador de onda con leva integrado; el orificio del eje de la leva puede personalizarse para ajustarse a modelos de motor específicos. El eje de entrada se conecta directamente con el orificio interior del generador de ondas mediante una conexión de chaveta. La serie se configura normalmente con un spline circular fijo en un extremo y un flexspline de salida en el otro extremo.
Características
- Alta capacidad de par y mejor rendimiento de soporte de carga
- Generador de onda con leva integrado que simplifica la instalación y admite múltiples opciones de montaje
- Alta precisión de rotación y posicionamiento repetible
- Alineación coaxial entrada/salida para integración compacta
- Adecuado para máquinas que requieren capacidades especiales de par y carga
Especificación
Modelo | Relación de reducción | Par nominal a 2000 r/min (Nm) | Par máximo al inicio/parada (Nm) | Valor máximo permisible del par de carga medio (Nm) | Par máximo permisible instantáneo (Nm) | Velocidad máxima permisible de entrada (r/min) | Velocidad media permisible de entrada (r/min) | Juego (arcsec) | Peso (kg)
FCG-45-50-AJ | 50 | 229 | 650 | 345 | 1235 | 3800 | 3000 | 12 | 7
FCG-45-80-AJ | 80 | 407 | 918 | 507 | 1651 | 3800 | 3000 | 8 | 7
FCG-45-100-AJ | 100 | 457 | 982 | 650 | 2041 | 3800 | 3000 | 6 | 7
FCG-45-120-AJ | 120 | 523 | 1070 | 806 | 2288 | 3800 | 3000 | 5 | 7
FCG-45-160-AJ | 160 | 523 | 1147 | 819 | 2483 | 3800 | 3000 | 4 | 7
FCG-50-80-AJ | 80 | 484 | 1223 | 675 | 2418 | 3500 | 2500 | 8 | 9
FCG-50-100-AJ | 100 | 611 | 1274 | 866 | 2678 | 3500 | 2500 | 6 | 9
FCG-50-120-AJ | 120 | 688 | 1404 | 1057 | 2678 | 3500 | 2500 | 5 | 9
FCG-50-160-AJ | 160 | 688 | 1534 | 1096 | 3185 | 3500 | 2500 | 4 | 8.9
FCG-58-80-AJ | 80 | 714 | 1924 | 1001 | 3185 | 3000 | 2200 | 6 | 14.6
FCG-58-100-AJ | 100 | 905 | 2067 | 1378 | 4134 | 3000 | 2200 | 5 | 14.6
FCG-58-120-AJ | 120 | 969 | 2236 | 1547 | 4329 | 3000 | 2200 | 4 | 14.6
FCG-58-160-AJ | 160 | 969 | 2392 | 1573 | 4459 | 3000 | 2200 | 3 | 14.6
FCG-65-80-AJ | 80 | 979 | 2770 | 1366 | 4884 | 2800 | 1900 | 6 | 20.9
FCG-65-100-AJ | 100 | 1248 | 3020 | 1996 | 6237 | 2800 | 1900 | 5 | 20.9
FCG-65-120-AJ | 120 | 1248 | 3296 | 2061 | 6237 | 2800 | 1900 | 4 | 20.9
FCG-65-160-AJ | 160 | 1248 | 3453 | 2061 | 6237 | 2800 | 1900 | 3 | 20.9
Características / especificaciones técnicas
- Serie: FCG-AJ
- Flexspline: flexspline estilo copa
- Generador de onda: generador de onda con leva integrado; orificio del eje de la leva personalizable
- Conexión de entrada: interfaz directa con chaveta entre el eje de entrada y el orificio interior del generador de ondas
- Configuración típica: spline circular fijo (entrada) y flexspline de salida
- Alineación: coaxial entrada/salida
- Aplicaciones: maquinaria pesada, plataformas giratorias, articulaciones robóticas y otras aplicaciones industriales que requieren alto par y capacidad de carga
- Juego: 3–12 arcsec según modelo
- Peso: 7–20.9 kg según modelo
